Vishay / Beyschlag Résistances MELF à couche de carbone CMB 0207
Les résistances MELF à couche de carbone CMB 0207 Vishay/Beyschlag disposent d'une capacité de charge d'impulsion avancée et conviennent idéalement pour protéger les circuits comportant des lignes d'entrée de signal et d'alimentation contre les impulsions de surtension. Les résistances MELF à couche carbone Vishay/Beyschlag CMB 0207 conviennent également aux circuits exposés à des niveaux élevés d'interférences électromagnétiques (IEM) ou de décharges électrostatiques (DES). Ces résistances sont idéales pour l'utilisation dans une variété d'applications automobiles, industrielles, de télécommunications et d'équipements médicaux.
Caractéristiques
- Conforme aux exigences de sécurité des normes CEI 60065, 14.2.a (= VDE 0860, 14.1.a) VDE-REG. n° B583
- Homologué AEC-Q200
- Technologie à film de carbone
- Capacité d'impulsion simple jusqu'à 3 kW
- Capacité ESD du modèle pour corps humain : 16 kV
- Résistance au soufre vérifiée selon la norme ASTM B 809
- Capacité de résistance aux impulsions de surtension jusqu'à 10 kV 1,2/50 μs
Applications
- Automobile
- Télécommunications
- Industriel
- Équipements médicaux
Caractéristiques techniques
- Taille DIN 0207
- Plage de résistance : de 2,2 à 1,5 mΩ
- Dissipation nominale : 1,0 W
- Tension de fonctionnement : 500 V
- Température de film admissible : +155 °C
- Plage de température de fonctionnement : -55 °C à +155 °C
- Tension admissible par rapport à la température ambiante (isolation) : 750 V
Vidéos

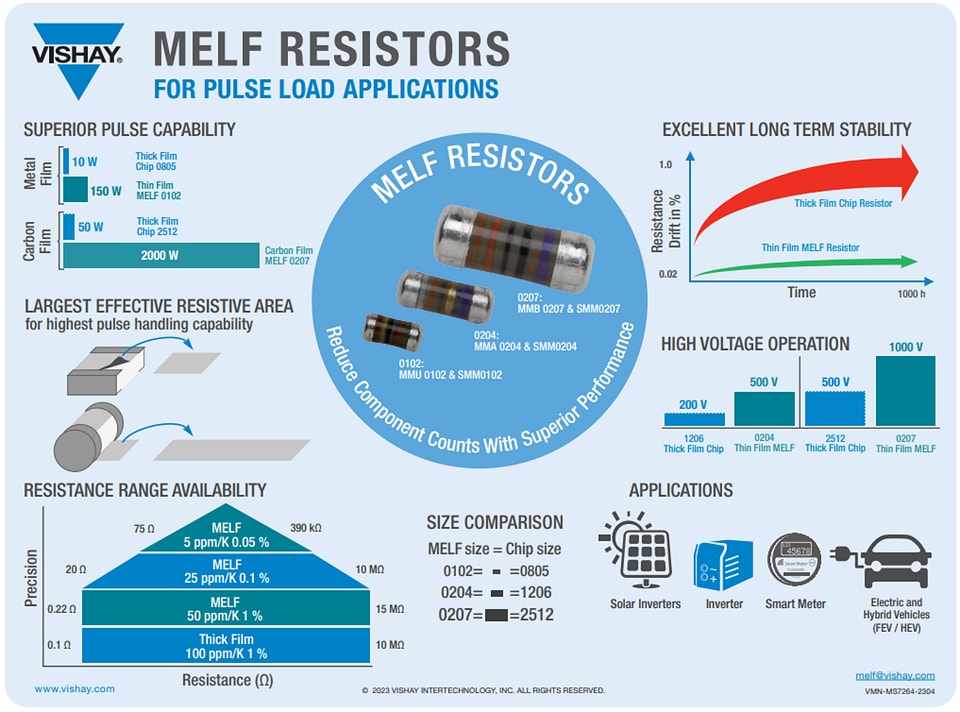

Infographie
