Vishay / Dale Résistances à puce plate et couche mince TNPW e3
Les résistances à puce plate et couche mince TNPW e3 Vishay / Dale sont idéales pour l’électronique où la fiabilité et la stabilité sont requises. Ces dispositifs sont homologués AEC-Q200 et présentent une résistance au soufre attestée conformément à ASTM B 809. Les résistances offrent une résistance à l'humidité supérieure et une stabilité globale dans tous les types d'environnements. Les résistances à puce plate et couche mince TNPW e3 de Vishay / Dale offrent une résistance de 1 Ωà 2 M Ω, une tension nominale de 25 V à 200 V et une plage de température de fonctionnement de -55 °C à +125 °C ou +155 °C. Les applications typiques incluent les équipements automobiles, industriels, médicaux, de test et de mesure.
Les résistances de puces plates à couche mince TNPW e3 de Vishay / Dale sont disponibles en tailles de boîtier 0201, 0402, 0603, 0805, 1206 et 1210. Les résistances e3 TNPW0201 compactes sont idéales pour les applications à espace restreint.
Caractéristiques
- Résistance supérieure à l'humidité (+85 °C, 85 % d'humidité relative)
- Offre une stabilité globale dans différentes conditions environnementales, ≤0,05 % (puissance nominale de 1 000 h à 70 °C)
- Homologuées AEC-Q200
- Code de date de lot unique optionnel
- Résistance au soufre vérifiée, selon ASTM B 809
Applications
- Automobile
- Équipement industriel
- Équipement de test et de mesure
- Équipements médicaux
Caractéristiques techniques
- Résistance de 1 Ω à 2 MΩ
- Options de tolérance de 0,1 % à 1 %
- Plage de coefficient de température de 10 PPM/°C à 50 PPM/°C
- Tension nominale de 25 V à 200 V
- Plage de température de fonctionnement de -55 °C à +125 °C ou ++155 °C
Vidéos

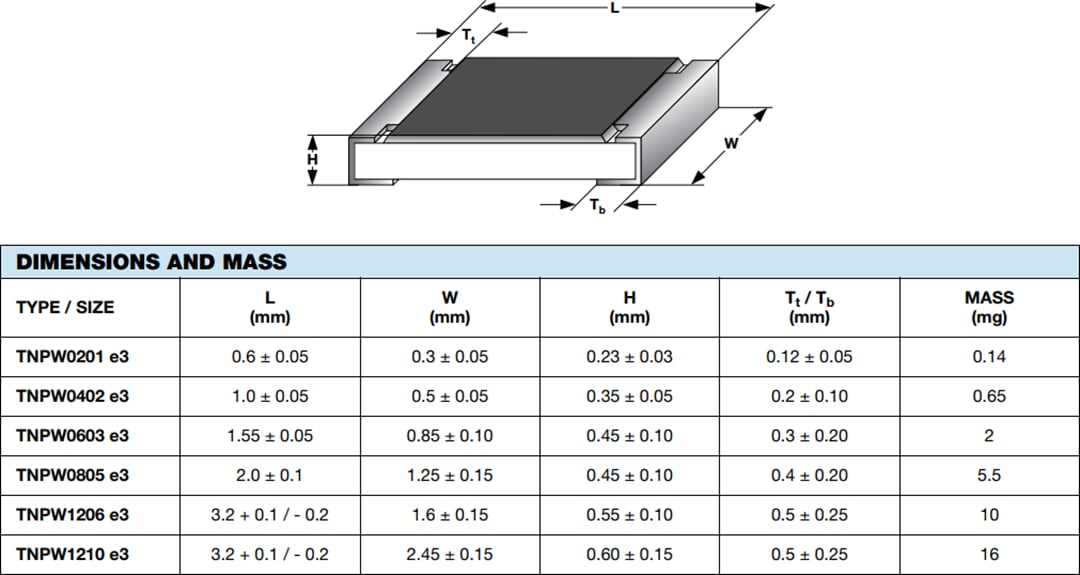

Dimensions du boîtier

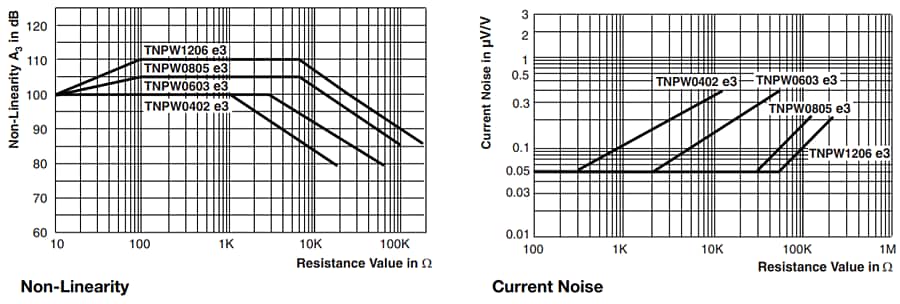

Performances fonctionnelles
