Vishay Résistances de puissance ISO RCEC
Les résistances de puissance ISO RCEC Vishay utilisent une technologie à couche épaisse, avec une plage de résistance de 0,33Ω à 1 MΩ et un système froid sans rayonnement externe. Ces résistances non inductives offrent un rapport puissance / volume élevé, des sorties à vis ou à connexion rapide et un boîtier rempli de résine. Ils sont refroidis par un dissipateur thermique auxiliaire (non fourni). Les résistances de puissance ISO RCEC Vishay ont une plage de température de fonctionnement de -40°C à +125°C. Les applications typiques incluent les circuits d'amortissement, de décharge, d'équilibrage, de diviseur et de filtrage.
Caractéristiques
- Système à froid sans rayonnement externe
- Rapport puissance / volume élevé
- Non inductif
- Technologie à couche épaisse
- Sorties à visser ou à insertion rapide
- Boîtier rempli de résine
- Refroidi par un dissipateur thermique auxiliaire (non fourni)
- Conformes à la directive RoHS
Applications
- Limiteur
- Déchargement
- Équilibrage
- Diviseur
- Filtre
Caractéristiques techniques
- Plage de résistance : de 0,33 Ω à 1 MΩ
- Tolérance : ±10 %, ±5 %
- Puissance nominale maximale de 100 W
- Coefficient de température ±250 ppm/°C (standard)
- Tension de fonctionnement maximale de 1 500 V
- Plage de température de fonctionnement : -40 °C à +125 °C
Vidéos

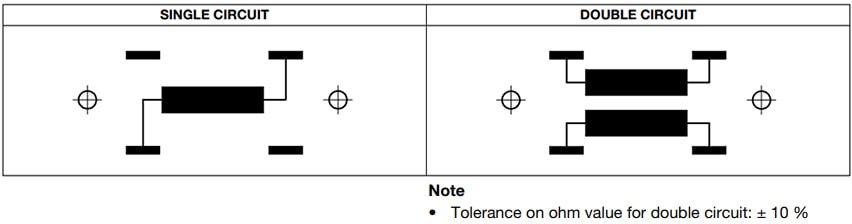

Configuration interne
Ressources supplémentaires
Publié le: 2022-01-24
| Mis à jour le: 2025-04-23
