Vishay Semiconductors Diodes de protection ESD VCAN26 BiSy

Les diodes de protection ESD bidirectionnelles symétriques (BiSy) VCAN26 de Vishay Semiconductors sont des diodes de protection ESD à double ligne et faible capacité contenues dans un petit boîtier SOT-323. La VCAN26 est conçue pour les applications de bus CAN avec un débit de données flexible (CAN FD). Les diodes de protection à 2 lignes offrent une plage de fonctionnement de ±26,5 V, un faible courant de fuite IR < 0,05 μA et une faible capacité de charge CD = 3 pF (5 V nom.). Les diodes de protection ESD VCAN26 Vishay disposent d'une sélection homologuée AEC-Q101 disponible et de broches e3 étamées (Sn).

Caractéristiques

  • Pour application de bus CAN avec débit de données flexible (CAN FD)
  • Petit boîtier SOT-323
  • Protection ESD à 2 lignes
  • Plage de fonctionnement : ±26,5 V
  • Faible courant de fuite IR < 0,05 μA
  • Faible capacité de charge CD = 3 pF (5 V nom.)
  • Immunité ESD selon CEI 61000-4-2
    • Décharge par contact : ±25 kV
    • Décharge dans l'air : ±30 kV
  • Capacité ESD selon AEC-Q101 : modèle du corps humain : classe H3B : > 8 kV
  • Broches e3 étamées (Sn)
  • Homologation AEC-Q101 disponible

Ressources supplémentaires

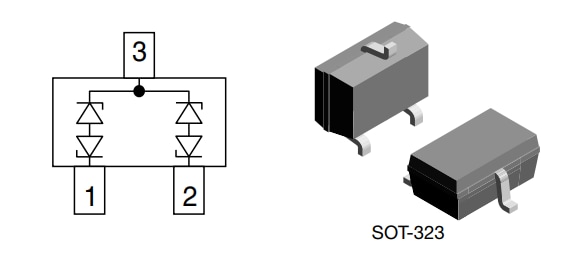

Style de boîtier VCAN26B
