Vishay / Siliconix Convertisseurs microBUCK® SiC471/SiC472/SiC473/SiC474
Les convertisseurs CC/CC microBUCK® SiC471/SiC472/SiC473/SiC474 de Vishay / Siliconix sont des convertisseurs Buck synchrones à large tension d'entrée et à haut rendement avec des MOSFET de puissance intégrés côté haut et côté bas. Les convertisseurs CC/CC produisent une tension de sortie réglable pouvant descendre à 0,8 V depuis un rail d'entrée de 4,5 V à 55 V pour s'adapter à diverses applications, y compris l'informatique, l'électronique grand public, les télécommunications et l'industrie.
L'architecture de convertisseurs CC/CC microBUCK® SiC471/SiC472/SiC473/SiC474 de Vishay / Siliconix permet une réponse transitoire ultra-rapide avec une capacité de sortie minimale et une régulation d'ondulation étroite à très faible charge. Le régulateur intègre un jeu complet de caractéristiques de protection, y compris une protection contre les surintensités (OCP), une protection contre les surtensions de sortie (OVP), une protection contre les courts-circuits (SCP), une protection contre les sous-tensions de sortie (UVP) et une protection contre les surchauffes (OTP). Il dispose également d'UVLO pour rail d'entrée et d'un démarrage progressif programmable par l'utilisateur.
Les SiC471/SiC472/SiC473/SiC474 sont disponibles en boîtier MLP55-27L sans plomb (Pb) à puissance améliorée de 5 mm x 5 mm compatible broche 3 A, 5 A, 8 A et 12 A.
Caractéristiques
- Polyvalent
- Fonctionnement à alimentation simple de 4,5 V à 55 V de tension d'entrée
- Tension de sortie abaissable jusqu'à 0,8 V
- Solution évolutive 3 A (SiC474), 5 A (SiC473), 8 A (SiC472), 12 A (SiC471)
- Suivi et séquençage de la tension de sortie avec démarrage pré-polarisé
- Précision de tension de sortie de ±1% de -40°C à +125°C
- Très efficace
- Rendement maximal de 98 %
- Courant d'alimentation de 4 μA à l'arrêt
- Courant de fonctionnement 235 μA, sans commutation
- Configurable d'une multitude de façons
- Fréquence de commutation réglable de 100 kHz à 2 MHz
- Démarrage progressif ajustable et limite de courant réglable
- 3 modes d'exploitation : conduction continue forcée, mode économie d'énergie ou ultrasonore
- Robuste et fiable
- Protection de sortie contre les surtensions
- Protection contre les courts-circuits / sous-tensions de sortie avec relance automatique
- Indicateur Power Good et protection contre la surchauffe
- Pris en charge par la simulation de conception en ligne PowerCAD de Vishay
Applications
- Applications industrielles et automatisation
- Domotique
- Informatique industrielle et serveur
- Alimentations réseau, télécoms et stations de base
- Transformateur mural non régulé
- Robotique
- Électronique de loisirs haut de gamme : voitures, avions et drones télécommandés
- Systèmes de gestion de la batterie
- Outils électriques
- Distributeurs automatiques, distributeurs automatiques et machines à fentes
Cartes d'évaluation associées
Vishay Cartes d'évaluation microBUCK® SiC47x
Outils de développement de CI de gestion de l'alimentation des convertisseurs Buck synchrones SiC47x.

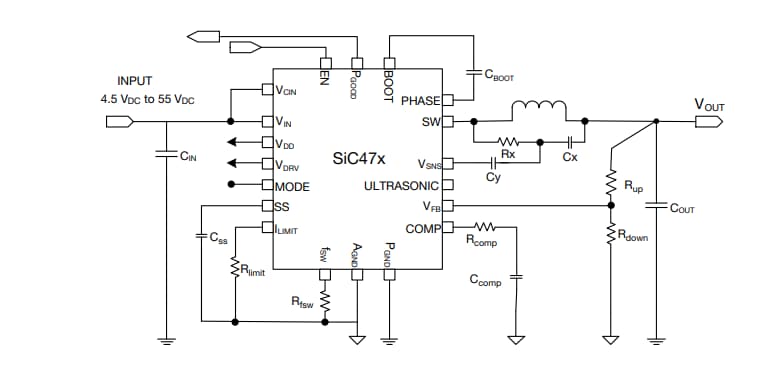

CIRCUIT D'APPLICATION STANDARD

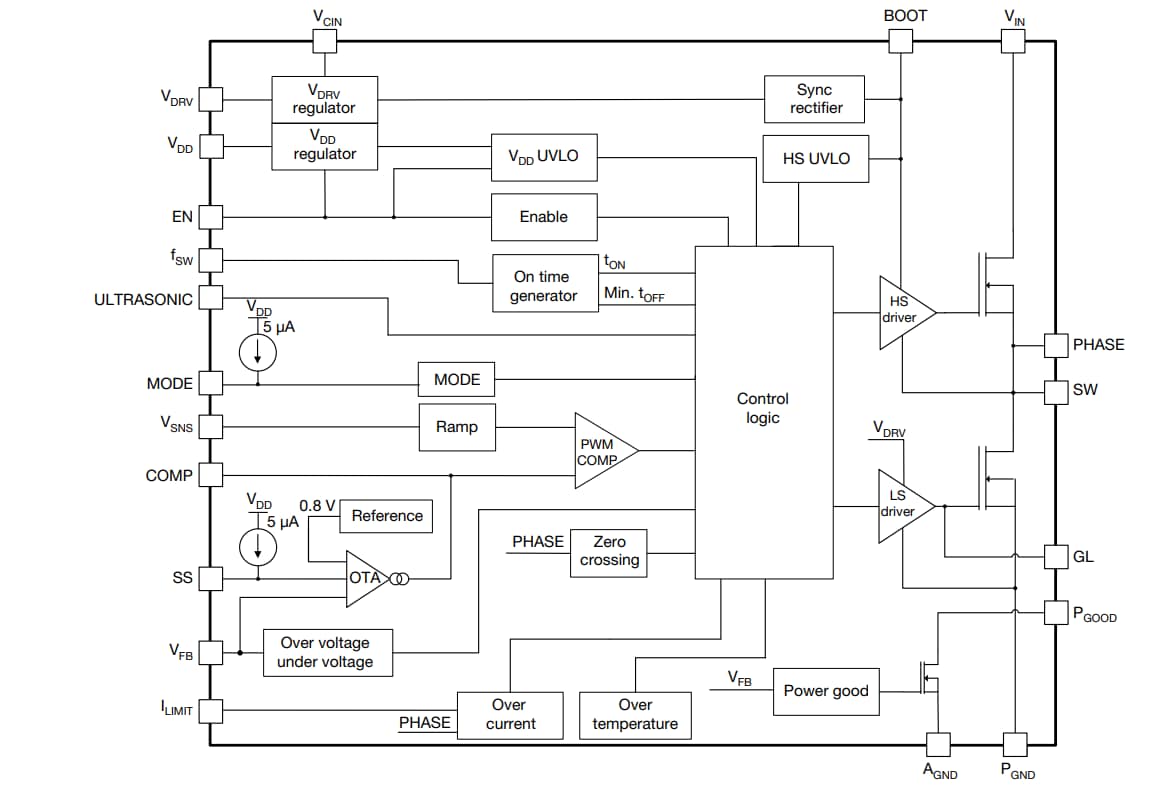

SCHÉMA DE PRINCIPE FONCTIONNEL
