Vishay / Siliconix Convertisseurs microBUCK® SiC476/SiC477/SiC478/SiC479
Les convertisseurs CC/CC microBUCK®® SiC476/SiC477/ SiC478/SiC479 de Vishay / Siliconix sont des convertisseurs Buck synchrones à haut rendement et large tension d'entrée avec des MOSFET de puissance côté haut et côté bas intégrés. Les contrôleurs SiC476/SiC477/SiC478/SiC479 disposent d'un étage de puissance capable de fournir un courant continu élevé jusqu'à une fréquence de commutation de 2 MHz et une tension de sortie réglable pouvant descendre à 0,8 V du rail d'entrée de 4,5 V à 55 V. Ces caractéristiques permettent aux convertisseurs CC/CC de s'adapter à diverses applications, notamment l'informatique, l'électronique grand public, les télécommunications et l'industrie.
L'architecture de convertisseurs CC/CC microBUCK SiC476/SiC477/SiC478/SiC479 de Vishay / Siliconix fournit une réponse transitoire ultra-rapide avec une capacité de sortie minimale et une régulation d'ondulation étroite à très faible charge. Les convertisseurs CC/CC sont compensés en interne et stables avec n'importe quel condensateur.
Ce régulateur intègre un ensemble complet de caractéristiques de protection, notamment une protection contre les surintensités (OCP), une protection contre les surtensions de sortie (OVP), une protection contre les courts-circuits (SCP), une protection contre les sous-tensions de sortie (UVP) et la coupure thermique (OTP). Il dispose également d'UVLO pour rail d'entrée et d'un démarrage progressif programmable par l'utilisateur.
Les SiC476/SiC477/SiC478/SiC479 sont disponibles en boîtier MLP55-27L sans plomb (Pb) à puissance améliorée de 5 mm x 5 mm compatible broche 3 A, 5 A, 8 A et 12 A.
Caractéristiques
- Polyvalent
- Fonctionnement à alimentation simple de 4,5 V à 55 V de tension d'entrée
- Tension de sortie abaissable jusqu'à 0,8 V
- Solution évolutive 3 A (SiC479), 5 A (SiC478), 8 A (SiC477), 12 A (SiC476)
- Suivi et séquençage de la tension de sortie avec démarrage pré-polarisé
- Précision de tension de sortie de ±1% de -40°C à +125°C
- Compensation interne
- Très efficace
- Rendement maximal de 98 %
- Courant d'alimentation de 4 μA à l'arrêt
- Courant de fonctionnement 156 μA sans commutation
- Configurable d'une multitude de façons
- Fréquence de commutation réglable de 100 kHz à 2 MHz
- Démarrage progressif réglable et limite de courant prédéfinie sélectionnable à 100 %, 75 % et 50 %
- 2 modes d'exploitation : conduction continue forcée ou mode économie d'énergie
- Robuste et fiable
- Protection de sortie contre les surtensions
- Protection contre les courts-circuits / sous-tensions de sortie avec relance automatique
- Indicateur Power Good et protection contre la surchauffe
- Pris en charge par la simulation de conception en ligne PowerCAD de Vishay
- Outils d'assistance à la conception
Applications
- Applications industrielles et automatisation
- Domotique
- Informatique industrielle et serveur
- Alimentations réseau, télécoms et stations de base
- Régulation de transformateurs muraux
- Robotique
- Électronique de loisirs haut de gamme : voitures, avions et drones télécommandés
- Systèmes de gestion de la batterie
- Outils électriques
- Distributeurs automatiques, distributeurs automatiques et machines à fentes
Cartes d'évaluation associées
Vishay Cartes d'évaluation microBUCK® SiC47x
Outils de développement de CI de gestion de l'alimentation des convertisseurs Buck synchrones SiC47x.

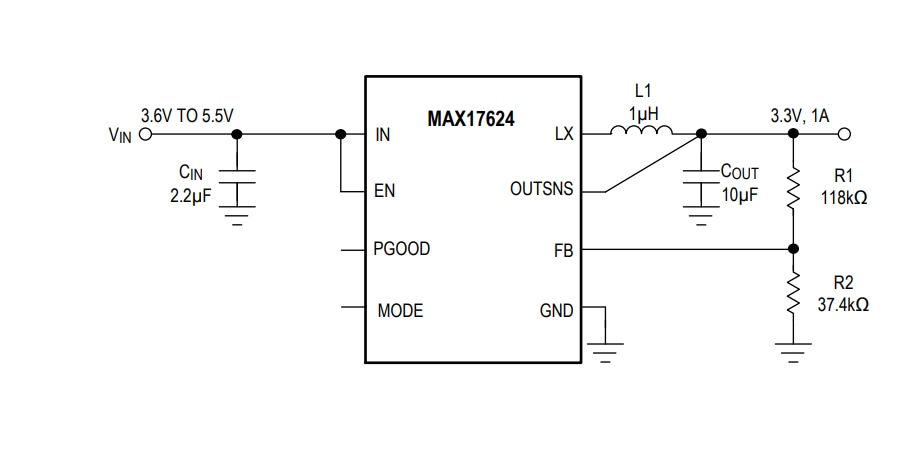

CIRCUIT D'APPLICATION STANDARD
SCHÉMA DE PRINCIPE FONCTIONNEL
SCHÉMA
