Vishay Semiconductors Diodes de protection DES VCAN3xA2-HT5

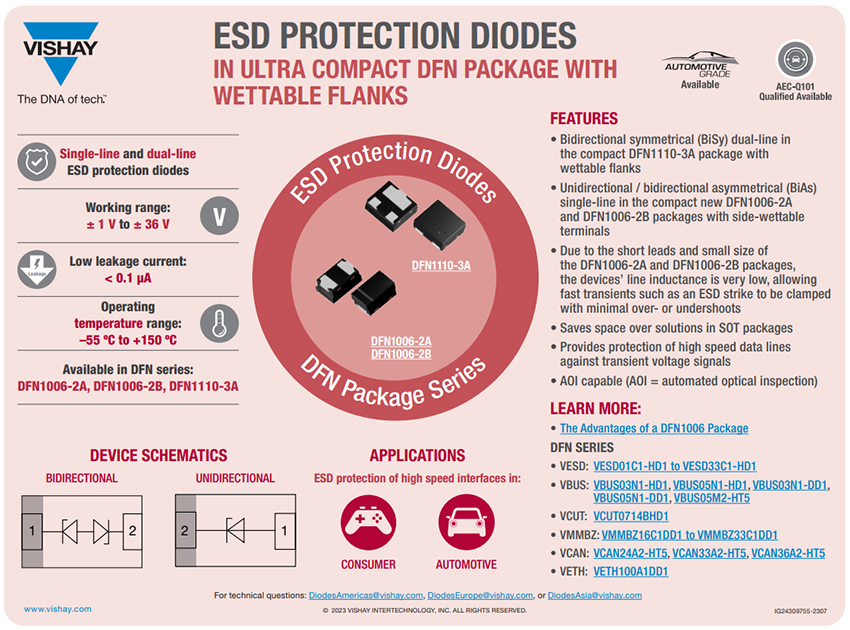

Les diodes de protection DES VCAN3xA2-HT5 Vishay Semiconductors sont des diodes de protection DES à double ligne et faible capacité symétriques bidirectionnelles (BiSy). Les diodes VCAN3xA2-HT5 sont homologuées AEC-Q101 et conçues pour les applications de bus CAN FD. Les diodes de protection DES VCAN3xA2-HT5 Vishay disposent d’une plage de fonctionnement ± 33 V ou ± 36 V dans un boîtier DFN1110-3A.

Caractéristiques

Pour des applications de bus CAN FD
Petit boîtier DFN1110-3A
Protection DES à double ligne
Plages de travail
- ±33 V pour VCAN33A2-HT5
- ±36 V pour VCAN36A2-HT5
Faible courant de fuite I_R < 0,05 μA
Faible capacité de charge C_D < 6 pF (à V_R = 5 V)
Compatible AOI

Immunité DES selon CEI 61000-4-2
- Décharge par contact de ±20 kV
- Décharge dans l’air ±20 kV
Capacité DES selon AEC-Q101, modèle du corps humain, classe H3B > 8 kV
Broches e3 plaquées paroi latérale avec étain (Sn)
Homologation AEC-Q101 disponible
