Vishay Semiconductors Relais à semi-conducteurs VOR1003M4
Le relais à semi-conducteurs VOR1003M4 de Vishay Semiconducteurs est un relais à semi-conducteurs à 1 forme A isolé optiquement dans un boîtier SOP à 4 broches monté en surface. Ce relais présente une tension de charge de 30 V, un courant de charge continu de 5 A, une faible résistance ON de 0,7 Ω et une tension de test d'isolation de 3 750 VRMS. Le relais à état solide VOR1003M4 offre des actions de commutation rapides avec un ton de 1,5 ms (standard) et un toff de 0,15 ms (standard). Ce relais est utilisé dans les systèmes de sécurité, l'instrumentation et les applications de contrôle industriel.
Caractéristiques
- Résistance d'activation faible de 0,7 Ω (RON) (standard)
- Tension de charge CA de crête de 30 V (VL)
- Courant de charge continu de 5 A (IL)
- Tension d'isolationRMS de 3 750 V
- Courant direct continu de la LED de 50 mA (IF)
- Tension inverse de la LED de 5 V (VR)
- Dissipation d'énergie totale de 800 mW (Pd)
- Petit boîtier SOP à 4 broches
- Commutation rapide
- ton = 1,5 ms (standard)
- toff = 0,15 ms (standard)
- Courant de fuite faible ILEAK < 1 μa="">
- Sans Pb et sans halogène
- Conforme à la directive RoHS
Applications
- Systèmes de sécurité
- Instrumentation
- Commandes industrielles

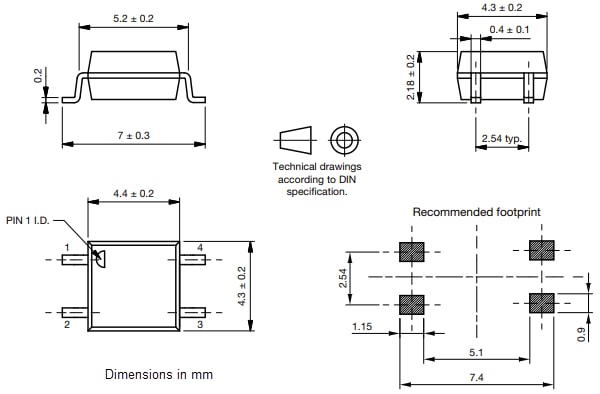

Dimensions du boîtier
