Vishay Semiconductors Optocoupleurs de sortie phototransistor VOx619A

Les optocoupleurs de sortie phototransistor VOx619A de Vishay Semiconductors sont conçus pour une isolation de signal haute performance dans les applications industrielles et grand public. Ces dispositifs se distingue par un rapport de transfert de courant (CTR) élevé pour une large gamme de courants d'entrée, assurant une transmission de signal fiable même avec de faibles niveaux d'entrée. Logés dans des boîtiers compacts DIP et CMS, les semiconducteurs VOx619A-3X0xT de Vishay offrent d'excellentes tensions nominales d'isolation jusqu'à 5 000 VRMS et sont conformes aux normes de sécurité telles qu'UL, VDE et CQC. La série VOx619A est optimisée pour une exploitation à faible courant d'entrée, ce qui les rend idéaux pour des conceptions économes en énergie. Grâce à une construction robuste et une large plage de température de fonctionnement, ces optocoupleurs sont parfaitement adaptés pour une utilisation dans les boucles de rétroaction d'alimentation électrique, les interfaces d'entrée de microprocesseur et l'isolation de signal dans les environnements bruyants.

Caractéristiques

  • Rapport CTR élevé à faible courant direct
  • Haute tension du collecteur-émetteur de 80 V
  • Haute tension d'isolation de 3 750 VRMS ou 5 000 VRMS
  • Linéarité CTR améliorée en fonction de la température et du courant direct
  • Température de fonctionnement jusqu'à +125 °C
  • Dispositif sans plomb, sans halogène, écologique
  • Conforme RoHS

Applications

  • Convertisseurs CC/CC
  • Contrôleurs programmables
  • Alimentations électriques
  • Transmission de signal avec isolation galvanique et antibruit

Caractéristiques techniques

  • du compteur
    • Tension maximum inverse de 5 V ou 6 V
    • Tension directe maximale de 1,6 V
    • Puissance dissipable admissible de 50 mW
    • Courant direct maximum de 30 mA
    • Plage de courant direct de fonctionnement de 0,5 mA à 10 mA
    • Courant direct maximum de surtension de 1,0 A
    • Courant inverse maximum de 5 µA ou 10 µA
    • Température de jonction maximale de +135 °C
  • Sortie
    • Tension collecteur-émetteur maximum de 80 V
    • Tension de rupture collecteur-émetteur minimale de 80 V
    • Tension maximale émetteur-collecteur de 7 V
    • Tension de rupture émetteur-collecteur minimale de 7 V
    • Courant collecteur maximum de 30 mA
    • Courant de fuite collecteur-émetteur maximum de 200 nA
    • Puissance dissipable admissible maximale de 200 mW
    • Température de jonction maximale de +135 °C
  • Coupleur
    • Tension de saturation collecteur-émetteur maximale de 0,3 V
    • Dissipation d'énergie totale maximale de 200 mW
    • Plage de température ambiante maximale de -55 °C à +125 °C
    • Température de soudage maximale de +260 °C
  • Commutation
    • Temps maximum de montée de 18 µs, standard de 6 µs
    • Temps de descente maximum de 18 µs, standard de 8 µs
  • Classification climatique 55/125/21 selon la norme IEC 68 partie 1
  • Degré de pollution 2 selon la norme DIN VDE 0109
  • Indice de suivi comparatif (CTI) 175
  • Options de puissance de sécurité de sortie de 150 mW ou 400 mW
  • Options de courant de sécurité d'entrée de 130 mA ou 250 mA
  • Température d'entrée de sécurité de +150 °C
  • Plage de distance de dégagement/de fuite de ≥5 mm à ≥8 mm
  • Épaisseur d'isolation ≥0,4 mm

Fiche technique

  • Boîtier CMS VO619A DIL-4
  • Boîtier à profil mince, longue ligne de fuite, LSOP 4 broches, VOL619A
  • Boîtier à profil mince, SOP 4 broches, VOM619A
  • Boîtier à profil mince, demi-pas, SSOP 4 broches, VOS619A

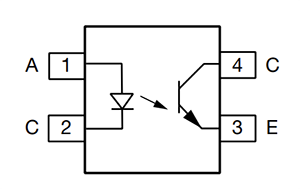

Schéma

Schéma - Vishay Semiconductors Optocoupleurs de sortie phototransistor VOx619A

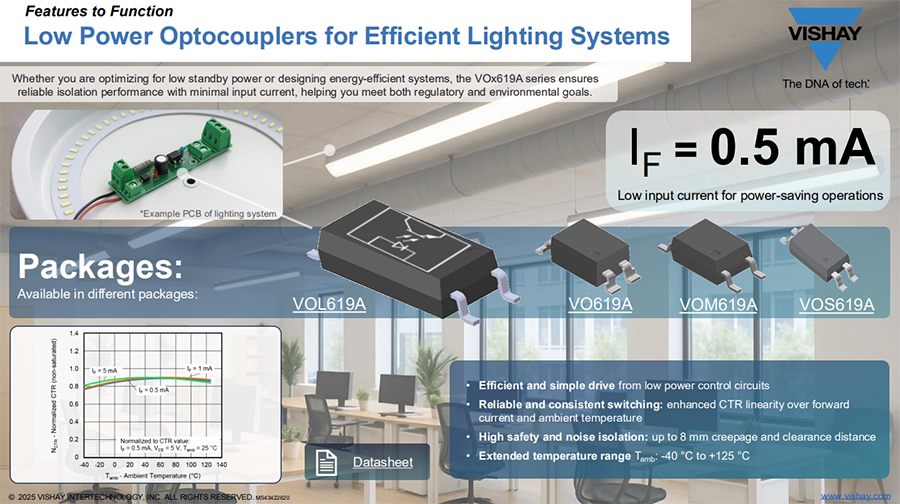

Infographie
