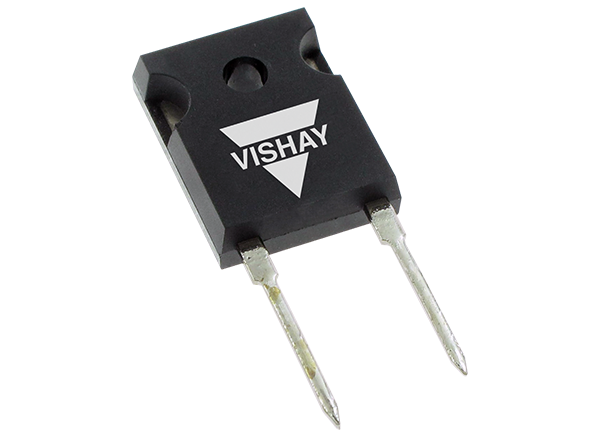

Vishay Redresseurs hyper-rapides VS-E5Px7512L 75 A FRED Pt® G5

Les redresseurs hyper-rapides VS-E5Px7512L 75 A FRED Pt ® G5 de Vishay sont optimisés pour un fonctionnement à haut débit. Dotés d’une combinaison unique de faibles pertes de conduction et de commutation, les redresseurs VS-E5Px7512L sont idéaux pour les convertisseurs à haute fréquence, à la fois à commutation douce et à résonance. Spécialement conçus pour améliorer le rendement des étages de redressement PFC et de sortie des stations de chargement de batteries EV et HEV, de l’étage élévateur des onduleurs solaires et des applications ASI, ces composants sont parfaitement adaptés pour fonctionner avec des MOSFET ou des IGBT haut débit.

Les redresseurs hyper-rapides FRED Pt® G5 75 A Vishay VS  -E5Px7512L sont logés dans un boîtier TO-247AD-2L et disposent d’une température de jonction en fonctionnement maximale +175 °C.

Caractéristiques

  • Hyperfast avec une charge de récupération inverse optimisée
  • Compensation des pertes de commutation et de chute de tension directe de l’industrie
  • Optimisé pour un fonctionnement à haute vitesse
  • passivation Polyimide

Applications

  • Stations de chargement de batterie EV et HEV
  • Onduleurs solaires
  • Applications de soudage
  • Étages de redressement de sortie LLC haut débit

Caractéristiques techniques

  • courant direct rectifié moyen 75 A (IF (AV)
  • tension inverse de crête répétitive 1200 V (VRRM)
  • Tension directe à 125 °C (VF)
    • VS-E5PH7512L-N3: 1,85 V
    • VS-E5PX7512L-N3: 2,3 V
  • Temps de récupération inverse   (trr)
    • VS-E5PH7512L-N3 : 40ns
    • VS-E5PX7512L-N3 : 32 ns
  • Charge de récupération inverse (Qrr)
    • VS-E5PH7512L-N3: 2780nC
    • VS-E5PX7512L-N3: 1820nC
  • Courant de crête Non répétitif (IFSM)
    • VS-E5PH7512L-N3 : 470 A
    • VS-E5PX7512L-N3 : 395 A
  • courant direct répétitif de crête (IFRM) 150 A
  • résistance thermique 0,36 °C/W, jonction à boîtier (RthJC)
  • capacité de jonction 36 pF (CT)
  • Température de jonction de fonctionnement de -55°C à +175°C (TJ)
  • Boîtier TO-247AD-2L
  • Composant moulé conforme à la classe d’inflammabilité Ul 94 V-0
  • Bornes à fils étamés mats, soudables selon J-STD-002
  • Sans halogène et conforme à la directive RoHS

Ressources

Produits associés

FRED Pt® Gen 5 Hyperfast Rectifiers

Vishay Semiconductors FRED Pt® Gen 5 Hyperfast Rectifiers

Feature low conduction loss, low switching loss, and high temperature for enhanced reliability.

Learn Moreà propos de Vishay Semiconductors FRED Pt® Gen 5 Hyperfast Rectifiers View Productslié à Vishay Semiconductors FRED Pt® Gen 5 Hyperfast Rectifiers

Désignations et schéma des broches

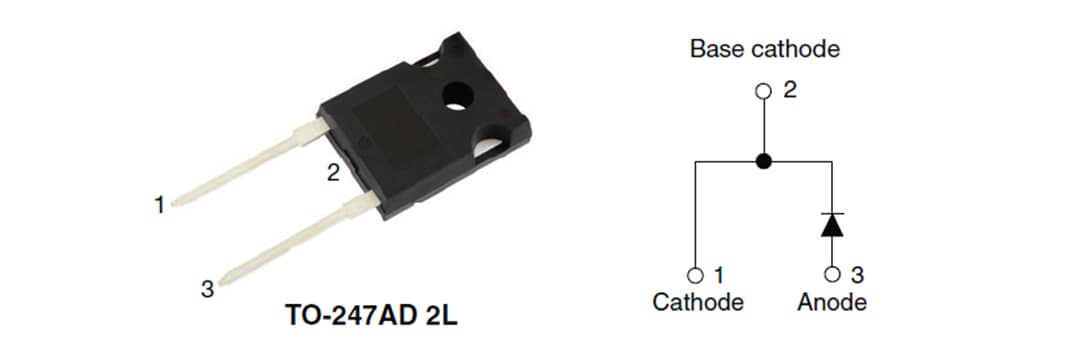

Schéma - Vishay Redresseurs hyper-rapides VS-E5Px7512L 75 A FRED Pt® G5
