Vishay Semiconductors Pont redresseur en ligne simple KBPE0480
Le pont redresseur en ligne simple monophasé KBPE0480 de Vishay Semiconductors a une faible chute de tension directe et est disponible dans le boîtier KBP. Ce dispositif a une tension inverse de crête de 800 V et une valeur nominale de courant direct moyen (IF(AV)) de 4 A. Le pont redresseur en ligne simple monophasé KBPE0480 de Vishay Semiconductors est destiné à un usage général dans la rectification de pont double alternance CA-CC pour les dispositifs électroniques, les chargeurs rapides, les adaptateurs et les applications d'appareils domestiques.
Caractéristiques
- Numéro de fichier de reconnaissance UL E54214
- Jonction de puce plane à oxyde
- Chute de tension directe faible
- Soudure par immersion à 275 °C max. 10 s, conformément à la norme JESD 22-B106
- Idéal pour les circuits imprimés
- Haute capacité de courant de surtension
- Haute résistance diélectrique de 1 500 VRMS
Applications
- Utilisation générale dans un pont redresseur double alternance CA-CC pour :
- Dispositifs électroniques
- Chargeurs rapides
- Adaptateurs
- Applications d'appareils domestiques
Caractéristiques techniques
- Courant direct moyen (IF(AV)) de 4 A
- Tension inverse de crête (VRRM) de 800 V
- Courant de surtension direct (IFSM) de crête maximum de 130 A
- Le courant inverse (IR) (VR = 800 V, TJ = 125 °C) est de 17,5 5 μA
- La tension directe (V F) (IF = 2 A, TA = 125 °C) est de 0,68 V (std.)
- TJ (max.) de 175 °C
- Boîtier KBP
- Configuration du circuit en ligne
- Composé de moulage conforme à l'indice d'inflammabilité UL 94 V-0
- La base P/N-M3 est exempte d'halogène, conforme à la directive RoHS et de qualité industrielle
- Les bornes sont des câbles étamés mats, soudables selon les normes J-STD-002 et JESD22-B102
- Les dispositifs avec le suffixe M3 répondent au test de whiskers de classe 1A de la norme JESD 201
- La polarité est indiquée sur le corps
Schéma du circuit

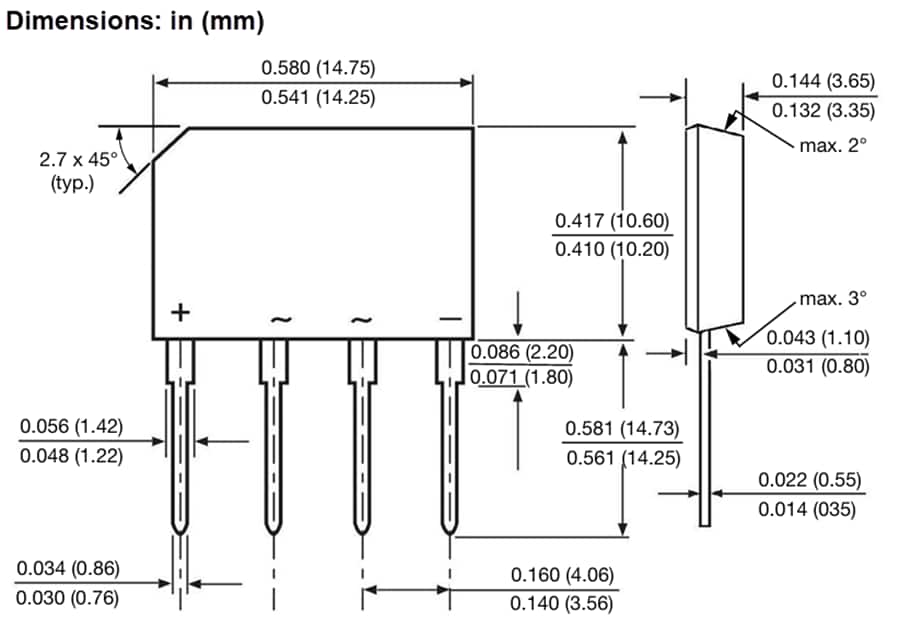

Dimensions
