Wolfspeed Modules demi-pont SiC pour environnement difficile HAS

Les modules demi-pont au carbure de silicium (SiC) pour environnement difficile HAS de Wolfspeed offrent les avantages du système du SiC tout en conservant le boîtier de module 62 mm robuste aux normes de l'industrie. La conception interne, en raison de la disposition à faible inductance, permet des avantages de commutation SiC à haut débit et une efficacité accrue du système. Les modules HAS de Wolfspeed conviennent parfaitement aux applications industrielles à haute fréquence telles que le chauffage par induction, le rail/traction, les entraînements à moteur et les infrastructures de charge de véhicules électriques.

Caractéristiques

  • Empreinte de 62 mm aux normes de l'industrie, permet la mise à niveau du système
  • Large portefeuille de valeurs nominales de courant et de tension disponibles pour répondre à diverses exigences d'applications industrielles
  • Fonctionnement à haute humidité THB-80 (HV-H3TRB)
  • Fonctionnement à haute fréquence et perte ultra-faible
  • Récupération inverse nulle des diodes
  • Courant résiduel nul du MOSFET
  • Fonctionnement du composant à sécurité intégrée, normalement éteint
  • Efficacité accrue du système grâce à de faibles pertes de commutation et de conduction du SiC
  • Délai de commercialisation rapide avec un développement minimal requis pour la transition des boîtiers IGBT 62 mm
  • Embase en cuivre et isolateur en nitrure d'aluminium

Applications

  • Chauffage par induction
  • Commandes de moteurs
  • Énergies renouvelables
  • Auxiliaires ferroviaires et traction
  • Charge rapide de véhicules électriques
  • ASI et SMPS

Caractéristiques techniques

  • Options de tension drain-source de 1 200 V ou 1 700 V
  • Plage de tension grille-source de -8 V à +19 V, plage de -4 V à +15 V recommandée
  • Plage de courant de drain continu CC standard de 175 A à 630 A
  • Plage de courant source-drain CC standard de 236 A à 632 A (diode Schottky)
  • Plage de courant de drain d'impulsion standard de 350 A à 1 060 A
  • Plage de dissipation d'énergie standard de 789 W à 2 000 W
  • Plage de température de fonctionnement de -40 °C à +150 °C

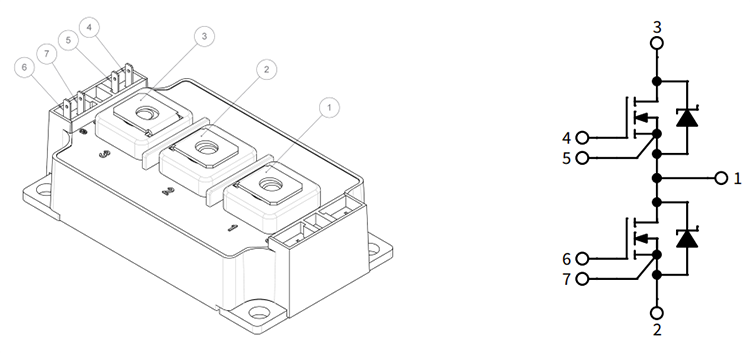

Schéma et brochage

Schéma - Wolfspeed Modules demi-pont SiC pour environnement difficile HAS

Ressources

View Results ( 4 ) Page
Numéro de pièce Fiche technique Description
HAS310M17BM3 HAS310M17BM3 Fiche technique Modules à semi-conducteurs discrets SiC, Module, 310A, 1700V, 62mm, BM3, Half-Bridge, Industrial, Harsh Environment
HAS530M12BM3 HAS530M12BM3 Fiche technique Modules à semi-conducteurs discrets SiC, Module, 530A, 1200V, 62mm, BM3, Half-Bridge, Industrial, Harsh Environment
HAS350M12BM3 HAS350M12BM3 Fiche technique Modules à semi-conducteurs discrets SiC, Module, 350A, 1200V, 62mm, BM3, Half-Bridge, Industrial, Harsh Environment
HAS175M12BM3 HAS175M12BM3 Fiche technique Modules à semi-conducteurs discrets SiC, Module, 175A, 1200V, 62mm, BM3, Half-Bridge, Industrial, Harsh Environment
Publié le: 2024-07-12 | Mis à jour le: 2024-07-25
