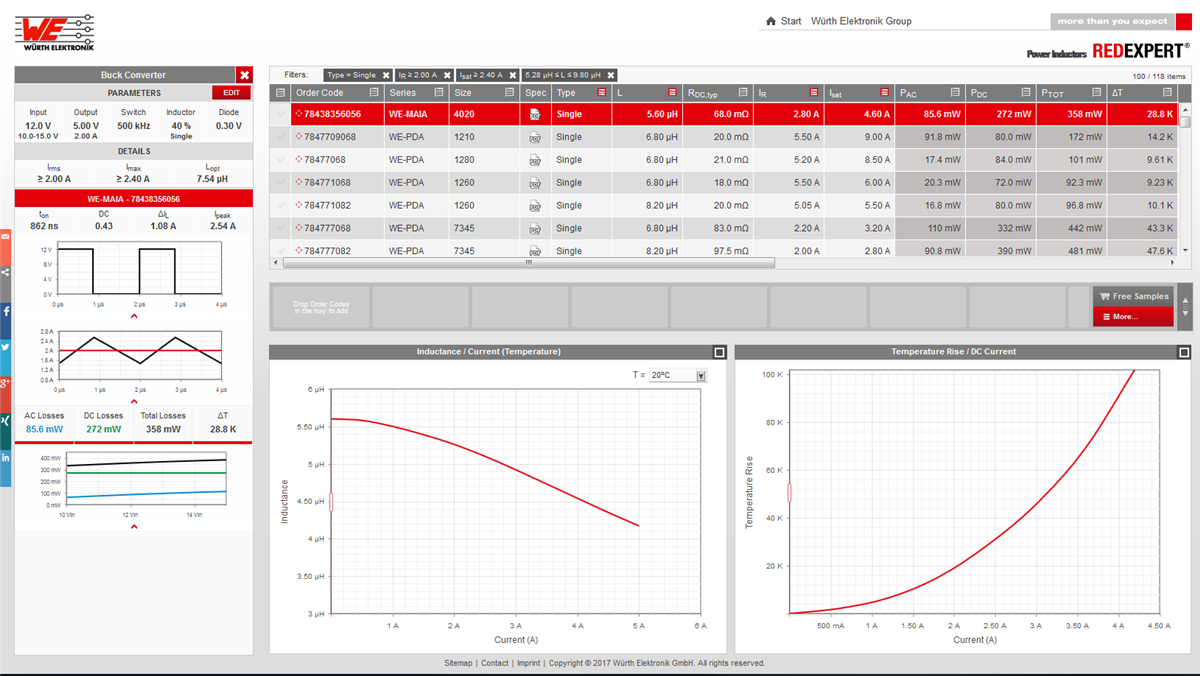

Würth Elektronik Outil de perte CA REDEXPERT

Le REDEXPERT Wurth Elektronics est un outil logiciel en ligne qui simule les inducteurs de puissance pour une comparaison de précision. Cette solution logicielle facile à utiliser permet aux utilisateurs de sélectionner des inducteurs de puissance pour calculer les pertes CA complètes. La précision de REDEXPERT est dérivée et validée des mesures des inducteurs de puissance dans une configuration de contrôleur de commutation plutôt que sur les modèles Steinmetz connus avec excitation sinusoïdale.

Les pertes déterminées à l'aide de REDEXPERT sont basées sur les formes d'onde de courant et de tension standard dans les applications. Outre les pertes de cœur et d'enroulement, Wurth Electronics inclut également les pertes découlant des géométries spécifiques de l'inducteur, telles que la lame d'air.

Les points saillants du modèle de perte CA REDEXPERT sont la plage des cycles de service pris en charge de 10 % à 90 % et la plage de fréquence de commutation de 10 kHz à 10 MHz. Cela donne au modèle de perte CA REDEXPERT une précision inégalée jusqu'à présent.

Afficher l'outil de perte CA REDEXPERT Wurth Elektronics

Vidéos

Caractéristiques

Le calcul des pertes CA
- Basé sur la configuration et les mesures des applications en temps réel
- La perte CA est causée par un basculement du flux par rapport au temps dans le cœur et les bobinages
- La perte CC est la perte de cuivre dans les bobinages
- Une tension d'entrée pulsée est appliquée sur l'inducteur
- La puissance d'entrée et de sortie est mesurée
- (Pin – Pout) est la perte de puissance dans l'inducteur
- Ce processus est répété sur un large éventail de paramètres, y compris la variation de l'oscillation de la densité de flux de crête pour produire nos propres données empiriques
- Ces données empiriques sont ensuite utilisées pour créer une équation pour calculer la perte CA
PAC = ʃ(∆I, fréq,CC,k1,k2)
- Précision sur une large plage de fréquences (10 kHz à 10 MHz)
- Prend en compte même un petit changement dans le matériau du cœur et la structure d'enroulement
- Valable pour les composants, qui utilisent plus d'un matériau
- Estimation précise des pertes de poudre de fer et de matériaux en alliage métallique
- Valable pour toute forme et structure
- Inclut les pertes de bobinage CA
- Amélioration constante et ajout de nouvelles données basées sur les commentaires des clients
L'outil de calcul de topologie CC-CC
- BUCK
- BOOST
- SEPIC
- Pertes CA (cœur et résistance CA)
- Pertes CC (I2R)

Le tableau
- Trier par différents filtres
- Les filtres de réglage sont affichés au-dessus du tableau
- Les filtres sont définis par menu déroulant ou par l'outil de topologie CC-CC
La barre d'état
- Glissez-déposez les références du tableau dans la barre d'état
- Glissez-déposez pour supprimer les références de la barre d'état
- Les couleurs dans la barre d'état et le graphique correspondent à la référence appropriée
- Les références grisées sont d'anciennes pièces choisies qui sont devenues obsolètes par le biais de nouveaux calculs et/ou de nouveaux filtres définis
- Le bouton « Ajouter au panier » ajoute la/les référence(s) au panier Mouser
- Bouton Partager (réseaux sociaux et URL courte)
Les graphiques
- Zoom avant et direct dans le coin supérieur
- Les références sont (dé)sélectionnables
- Afficher chaque valeur à côté de la courbe de mesure
- Pointeur de courant (valeur d'axe x du tableau)
