AMD / Xilinx Module SmartLynq+
Le module SmartLynq + AMD / Xilinx est conçu pour le débogage et le traçage à haut débit, ciblant principalement les conceptions utilisant la plateforme Versal™. Le Module SmartLynq+ fournit un temps de configuration jusqu’à 28 fois plus rapide via un port de débogage haut débit (HSDP). Le module SmartLynq+ offre des performances de configuration avancées pour accélérer le cycle de développement. Le module prend en charge la trace en série et en parallèle avec jusqu’à 14 Go de mémoire de trace pour capturer l'historique d’exécution d'une conception.
Le module SmartLynq+ d'AMD / Xilinx est compatible avec les cartes d’évaluation Versal ACAP. Les utilisateurs ont une visibilité complète sur l’architecture Versal™, notamment les moteurs IA, le réseau sur puce programmable (NoC), le contrôleur de mémoire DDR et les cœurs Ethernet multi-débit 100 G.
De plus, le filtrage intelligent avec un débogueur intégré personnalisable par logiciel facilite l’accès et le partage à distance. Le module SmartLynq+ est une plateforme de débogage et de traçage idéale, permettant une configuration rapide, une capture étendue des traces, une haute visibilité et une flexibilité.
Caractéristiques
- Vitesse de téléchargement 28 fois plus rapide que le câble de données SmartLynq
- Les itérations réduites de minutes à secondes pour le cycle de débogage plus court
- Capture de données de sortie 100 fois plus rapide par rapport à JTAG
- Grande mémoire de trace (jusqu’à 14 Go)
- Débogage et traçage approfondis pour l’architecture Versal, notamment les moteurs IA, les NoC programmables, le contrôleur de mémoire DDR et les cœurs Ethernet multi-débit 100 G
- Débogage continu et visibilité des traces pendant le démarrage
- Débogage cohérent et corrélé dans le temps de tous les sous-systèmes
- Mode en guirlande pour déboguer plusieurs appareils sur une seule carte
- Filtrage intelligent avec débogueur intégré programmable par logiciel pour accès et partage à distance
- Une gamme d’options de connectivité hôte et cible, notamment Ethernet, USB 3.0, HSDP (USB Type-C), GPIO, JTAG et Mictor
Applications
- Programmation ACAP Versal haut débit
- Programmation de mémoire flash haut débit
- Débogage du matériel
- Débogage du logiciel
- Analyse des performances
- Capture de données de trace en série et en parallèle

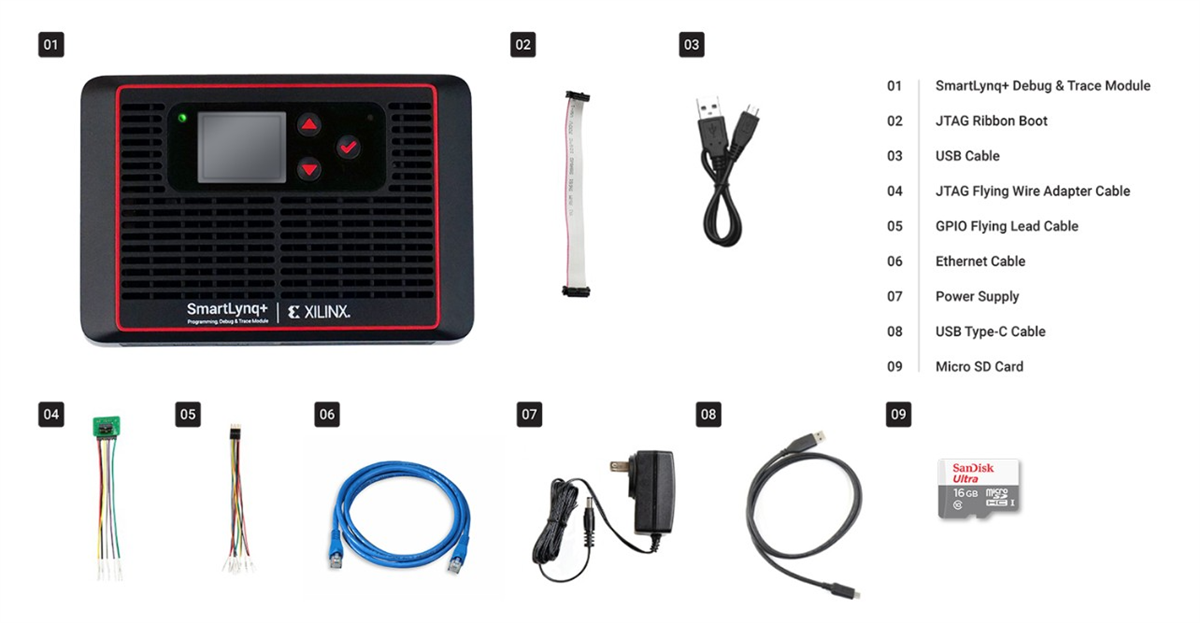

Contenu du kit
- Module de débogage et de trace SmartLynq +
- Gaine ruban JTAG
- Câble USB
- Câble à fil volant GPIO
- Câble Ethernet
- Alimentation électrique
- Câble USB Type-C
- Carte micro SD
