Simple porte NOR à 3 entrées 74LVC1G27 NXP

Simple porte NOR à 3 entrées 74LVC1G27 NXP

Les portes NOR simples à 3 entrées 74LVC1G27 de NXP fournissent une fonction NOR à 3 entrées pouvant être pilotées par des composants à 3,3 V ou 5 V. Cette caractéristique permet d'utiliser ces composants comme convertisseurs de niveau dans les applications mixtes à 3,3 V et 5 V. Une bascule de Schmitt sur toutes les entrées rend ce circuit tolérant à des fronts montants et descendants plus lents en entrée. Cet appareil est entièrement spécifié pour des applications de baisse de puissance partielles avec IOFF. Le circuit IOFF désactive les sorties, évitant d'endommager le flux de retour du courant qui traverse l'appareil lorsqu'il est éteint.
Caractéristiques
  • Large plage de tension d'alimentation de 1,65 V à 5,5 V
  • Immunité au bruit élevée
  • Conforme aux normes JEDEC
    • JDES8-7 (1,65 V à 1,95 V)
    • JDES8-5 (2,3 V à 2,7 V)
    • JESD8B/JESD36 (2,7 V à 3,6 V)
  • Protection DES
    • HBM JESD22-A114F dépassant 2 000 V
    • MM JDES22-A115-A dépassant 200 V
    • CDM JDES22-C101-C dépassant 1 000 V

  • +/-24 mA en sortie (VCC = 3,0 V)
  • Faible consommation électrique CMOS
  • Performances de blocage dépassant 250 mA
  • Interface directe avec des niveaux TTL
  • Les entrées acceptent des tensions de 5 V au maximum
  • Plages de températures : -40 °C à +85 °C et de -40 °C à +125 °C

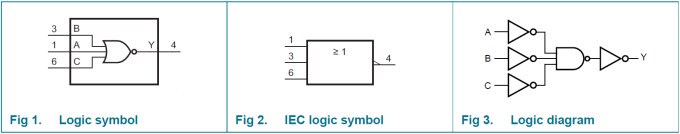

Schémas de fonctionnement
Schémas de fonctionnement
