Interrupteurs de contact
Les interrupteurs de contact de Panasonic Electronic Components, souvent appelés interrupteurs tactiles, sont des boutons-poussoirs tactiles à action momentanée utilisés avec un petit courant (jusqu'à 20 mA et 15 Vcc). Ils offrent un déclic dégagé et clair unique, une faible résistance de contact, un rebond minimal, une fiabilité de contact élevé et sont disponibles dans toute une gamme de forces d'actionnement. En tant que l'un des plus grands fournisseurs au monde, Panasonic Electronic Components offre également différentes options de montage : ultra-fin, ultra-petit, montage latéral, double action, longue course, sur-course ainsi que montage en surface et sur borne à courbure en J.
| Série |
Type |
Image |
Fiche technique |
L x l x H (mm) |
Force d'actionnement |
Caractéristiques |
EVP-AJ
|
Actionnement latéral
|
 |
 |
4,7 x 3,5 x 1,2
|
1,6 N
2,6 N
|
Double action avec deux phases d'actionnement
Conception ultra-fine
|
EVP-AE |
Actionnement latéral
|
 |
|
4,5 x 2,25 x 2,9
|
1,6 N
|
Montage en bordure
hauteur de 0,95 mm de la carte
|
EVP-AN
|
Actionnement latéral
|
 |
|
3,5 x 2,9 x 1,2
|
1,6 N
2,2 N
|
Montage en bordure
hauteur de 0,7 mm de la carte
|
EVP-AF
|
Actionnement supérieur |
 |
|
3,0 x 2,6 x 0,65 |
1,6 N (160 gf) |
Actionneur intégré pour une performance tactile constante |
EVP-AA |
Actionnement supérieur |
 |
|
3,5 x 2,9 x 1,4
3,5 x 2,9 x 1,7 |
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
3,5 N (350 gf)
5,0 N (500 gf) |
Borne à courbure en J |
| EVP-AX |
Double
Action
|
 |
|
3,0 x 2,6 x 0,7 |
0,7 N
2,0 N
|
Dimensions externes : 3,0 mm x 2,6 mm Hauteur 0,7 mm |
| EVP-AS |
Actionnement supérieur
|
 |
|
6,0 x 6,1 x 5,0 |
2,2 N
2,5 N
1,6 N
2,0 N
2,5 N
3,0 N
3,5 N |
Borne à courbure en J |
| EVP-AV |
Actionnement latéral |
 |
|
2,8 x 2,3 x 1,95 |
1,6 N
|
Résistance au brasage améliorée dans le sens du fonctionnement |
| EVP-AH |
Double Action
|
 |
|
4,0 x 4,1 x 0,59 |
1,6 N
2,0 N
2,6 N
|
Longue durée de vie
Large choix de variations de fonctionnement à double action
|
| EVP-AW |
Actionnement supérieur
|
 |
|
3,0 x 2,0 x 0,6 |
1,6 N
2,4 N
3,3 N
|
Haute opérabilité
Équipé d'un actionneur (plaque de pression) |
| EVP-AD |
Actionnement supérieur
|
 |
|
Une LED à puce d'un diamètre de 4,2 mm max. peut être montée. |
4,0 N ± 0,8 N |
Retour tactile clair
Course longue (1 mm) |
Codeurs de contact
Les codeurs de Panasonic Electronic Components convertissent le fonctionnement rotatif manuel d'un actionneur ou d'un bouton en émissions de signal codé. Le fonctionnement est similaire aux potentiomètres, mais le signal de sortie est différent, dans le sens où c'est un signal d'impulsion répété plutôt qu'un signal analogique continu. Les codeurs Panasonic offrent différentes options : couple élevée, verrouillage par pression, longue durée de vie, bouton-poussoir, étanchéité et espace central.
| Série |
Type |
Image |
Fiche technique |
L x l x H (mm) |
Force d'actionnement |
Caractéristiques |
EVQ-9P7
|
Actionnement latéral
|
 |
|
3,5 x 2,9 x 1,35
|
1,6 N
2,2 N
|
Montage en bordure
100K life
|
EVQ-P6
|
Actionnement supérieur
|
|
|
4,1 x 4,1 x 0,38
4,1 x 4,1 x 0,43
4,1 x 4,1 x 0,58
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
3,5 N (350 gf)
|
Longue durée de vie : jusqu'à 1 000 000 cycles min.
Plaque de pression et borne de mise à la terre en option
|
EVQ-PQ
|
Actionnement supérieur
|
|
|
4,5 x 4,5 x 0,55
|
1,6 N (160 gf)
2,4 N (240 gf)
|
Profil mince
Film d'étanchéité pour résister à la poussière
|
|
|
Actionnement supérieur
|
|
|
4,7 x 3,5 x 2,5
4,7 x 3,5 x 2,5
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
2,5 N (250 gf)
3,5 N (350 gf)
5,0 N (500 gf)
|
Bornes à courbure en J
Borne de mise à la terre en option
|
EVQ-PL
|
Actionnement supérieur
|
|
|
4,9 x 4,9 x 0,8
4,9 x 4,9 x 1,5
|
1,0 N (100 gf)
1,6 N (160 gf)
2,6 N (260 gf)
|
Plaque de pression en option
Borne GND (terre) incluse
|
|
Actionnement supérieur
|
|
|
6,5 x 6,0 x 2,0
6,5 x 6,0 x 2,5
6,5 x 6,0 x 3,1
|
0,5 N (50 gf)
1,3 N (130 gf)
1,6 N (160 gf)
2,6 N (260 gf)
3,5 N (350 gf)
5,0 N (500 gf)
|
Large plaque de pression
Type GND et sur-course disponibles
Durée de vie longue
|
|
|
Double Action
|
|
|
6,0 x 6,0 x 0,9
6,0 x 6,0 x 1,05
|
1er 1,0 N,
2ème 2,6 N
|
Double action pour la fonction d'obturateur dans les caméras
Plaque de pression, pastille et terre comme options
|
EVQ-P7
|
Actionnement latéral
|
|
|
3,5 x 2,9 x 1,35
|
1,6 N (160 gf)
2,2 N (220 gf)
|
Haute résistance aux impacts
Borne L et pastille disponibles
|
EVQ-Q0
|
Double Action,
Actionnement latéral |
|
|
6,2 x 3,5 x 5,25
|
1,0 N / 2,6 N
|
Double action pour la fonction d'obturateur dans les caméras
Montage en bordure pour une résistance ultra-élevée aux impacts
|
EVQ-PU
|
Actionnement latéral
|
|
|
4,7 x 3,5 x 1,65
|
1,6 N (160 gf)
2,2 N (220 gf)
|
Haute résistance aux impacts
Bornes droites ou à courbure en J
|
|
|
Actionnement latéral
|
 |
|
6,2 x 3,5 x 3,0 |
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
2,5 N (250 gf)
3,5 N (350 gf)
5,0 N (500 gf)
|
Montage en bordure en option pour une résistance ultra-élevée aux impacts
Course de 0,25 mm, 0,70 mm
|
6,2 x 3,5 x 3,4
|
EVQ-PS
|
Actionnement latéral
|
|
|
6,1 x 4,0 x 1,8
|
1,6 N (160 gf)
2,2 N (220 gf)
|
Bornes droites ou à courbure en J
Avec ou sans pastille de positionnement
|
|
|
Longue course
|
|
|
6,1 x 6,0 x 5,0
|
2,0 N (200 gf)
2,2 N (220 gf)
2,5 N (250 gf)
3,5 N (350 gf)
|
Course de pression :
1,0 mm, 1,3 mm
Borne à courbure en J
Large plaque de pression
|
EVQ-Q1
|
Longue course
|
|
|
8,5 x 8,5 x 6,5
|
4,0 N (400 gf)
5,0 N (500 gf)
|
Force ultra-élevée
Large plaque de pression
Borne à courbure en J
|
EVQ-WH
|
Multifonction
5 voies
|
 |
|
6,0 x 3,5 x 4,36
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
|
Profil mince et compact
Pastille en option pour plus de stabilité
|
EVQ-Q7
|
Multifonction
5 voies
|
|
|
7,7 x 7,7 x 1,75
7,7 x 7,7 x 1,75
|
Pression : 2,6 N
Appui :
1,3 N
|
Structure résistante à la poussière
|
|
|
Actionnement supérieur
|
 |
|
6,0 x 6,0 x 4,3
6,0 x 6,0 x 5,0
|
1,0 N (100 gf)
1,3 N (130 gf)
|
Avec ou sans borne de mise à la terre
|
EVQ-2
|
Actionnement supérieur
|
 |
|
6,0 x 6,0 x 7,0
6,0 x 6,0 x 9,5
|
1,6 N (160 gf)
2,6 N (260 gf)
|
Avec ou sans borne de mise à la terre
|
EVQ-PE/PJ
/PN/5P
|
Actionnement supérieur
|
 |
|
6,0 x 3,5 x 4,3
6,0 x 3,5 x 5,0
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
|
Types de borne à bande radiale, SMT, vrac disponibles
|

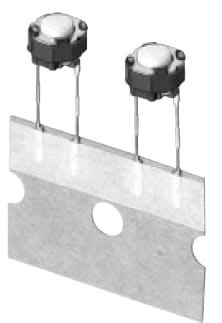

EVQ-11
|
Actionnement supérieur
|
|
|
6,0 mm dia. x 4,3
6,0 mm dia. x 5,0
6,0 mm dia. x 7,0
6,0 mm dia. x 9,5
|
1,0 N (100 gf)
1,3 N (130 gf)
1,6 N (160 gf)
2,6 N (260 gf)
|
Mise en bande radiale
Bornes forgées
|
EVQ-P0
|
Actionnement supérieur
|
 |
|
6,2 x 6,2 x 7,0
|
0,74 N (74 gf)
1,3 N (130 gf)
|
Forme du bouton : décentrage, centrage
Idéal pour un usage fréquent, comme par exemple le bouton d'une souris
|
EVQ-PV
|
Actionnement supérieur
|
 |
|
6,1 x 6,0 x 5,0
|
2,0 N (200 gf)
2,2 N (220 gf)
2,5 N (250 gf)
3,5 N (350 gf)
|
Course de pression :
1,0 mm, 1,3 mm
Bornes forgées
Large plaque de pression
|
|
|
Actionnement latéral
|
|
|
7,5 x 7,1 x 9,25
7,5 x 7,1 x 7,15
7,5 x 7,1 x 7,85
7,5 x 7,1 x 9,85
7,5 x 7,1 x 12,35
|
1,0 N (100 gf)
1,3 N (130 gf)
1,6 N (160 gf)
2,6 N (260 gf)
|
Sans borne de mise à la terre
Mise en bande vrac (EVQ-PF) ou radiale
|
EVQ-QJ
|
Longue course
|
 |
|
8,0 x 8,0 x 5,0
8,0 x 8,0 x 5,5
8,0 x 8,0 x 6,1
|
0,8 N (80 gf)
1,3 N (130 gf)
2,5 N (250 gf)
|
Course de pression : 1,0 mm, 1,2 mm, 1,75 mm
Longue durée de vie : auto-nettoyage
Fonctionnement silencieux
|
|
