Isolateurs numériques quadruples Si88x4x Silicon Labs

Isolateurs numériques quadruples Si88x4x Silicon Labs

Les isolateurs numériques quadruples Si88x4x de Silicon Labs intègrent la technologie d'isolation numérique avec un convertisseur CC/CC isolé sur puce. Cela fournit des tensions de sortie régulées de 3,3 ou 5,0 V (ou >5 V avec composants externes) à des niveaux de puissance de sortie jusqu'à 2 W. Ces dispositifs offrent jusqu'à quatre canaux numériques. Le convertisseur CC/CC a une fréquence réglable par l'utilisateur pour minimiser les émissions, une fonction de démarrage progressif pour la sécurité, une option d’arrêt et un boucle de compensation. Les canaux d'isolation numérique à ultra-faible puissance offrent des taux de données élevés, un délai de propagation et des avantages de taille et de fiabilité par rapport aux technologies d'isolation existantes. Les débits de données peuvent atteindre jusqu'à 100 Mb/s et tous les dispositifs atteignent un délais de propagation de seulement 23 ns.
Caractéristiques
  • Isolateurs de haute vitesse avec convertisseur CC/CC intégré
  • Convertisseur secondaire entièrement intégré de détection avec feedback contrôlé et juxtaposition pour faibles EMI
  • Efficacité du convertisseur CC/CC de 78 %
  • Jusqu’à 2 W d'alimentation isolée avec des commutateurs d'alimentation intégrés
  • Les options incluent l'arrêt CC/CC, le contrôle de fréquence et le démarrage progressif
  • Conversion
  • 3/5 V à 3/5 V isolé
  • 24 V à 3/5 V isolé
  • Minutage précis
  • 0-100 Mbit/s
  • Délais de propagation 24 ns (max.)
  • Basse consommation d'énergie (par canal)
  • 1,5 mA à 1 Mbps
  • Hautement fiable : 100 ans de durée
  • Immunitéélectro-magnétique élevéeet émissions ultra-faibles

  • Boîtiers conformes à la directive RoHS
  • SOIC-20
  • Isolation jusqu'à 5.000 VRMS
  • Immunité transitoire de 50 kV/μs
  • Qualifié AEC-Q100
  • Large plage de température : de -40 °C à 125 °C

Applications
  • Systèmes d'automatisation industrielle
  • Véhicules électriques hybrides et électriques
  • Sources d’alimentation isolées
  • Onduleurs
  • Acquisition de données
  • Commande de moteurs
  • CLP,systèmes de commande distribuée

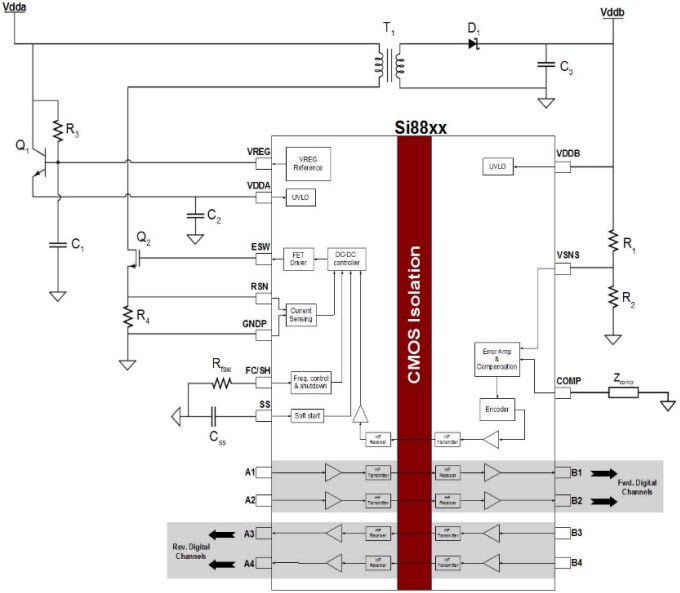

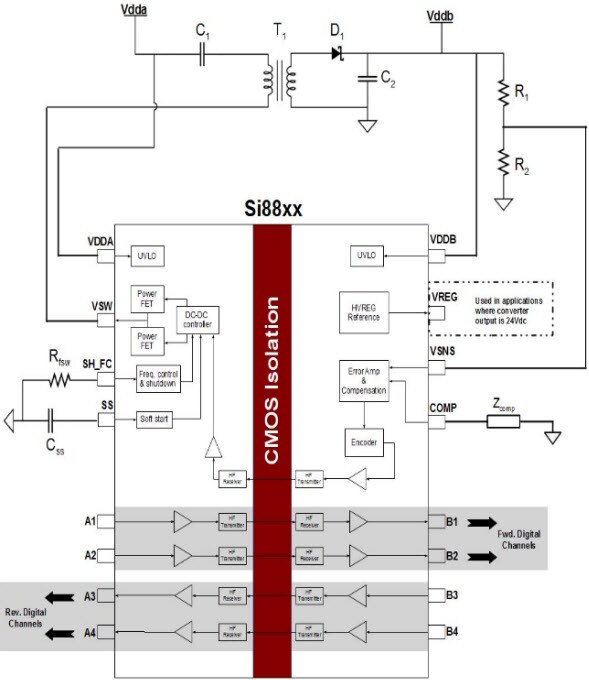

Schémas de principe
