Texas Instruments Contrôleurs DMD automobiles DLPC230®- Q1 DLP
Les contrôleurs DMD automobiles DLPC230-Q1 DLP® de Texas Instruments font partie de deux chipsets DMD, le DLP5530-Q1 (applications d'affichage intérieur, telles que HUD) et le DLP5531-Q1 (applications d'éclairage extérieur, telles que les phares à haute résolution). Ces deux chipsets comprennent un DMD de 0,55” et le contrôleur de gestion et d'éclairage du système TPS99000-Q1.
Les contrôleurs DMD automobiles DLPC230-Q1 de TI intègrent un processeur intégré avec correction de code d'erreur (ECC SECDED), permettant un contrôle de l'hôte et une rétroaction en temps réel, des diagnostics sur puce et des fonctions de surveillance du système. Le besoin de DRAM externe est éliminé via la SRAM sur puce incluse. Avec le TPS99000-Q1, le DLPC230-Q1 prend en charge une variation de plage dynamique élevée de plus de 5000:1 pour les applications HUD. L'interface DMD sous-LVDS 600 MHz permet des taux de rafraîchissement DMD élevés pour générer des images numériques brillantes et fluides tout en réduisant simultanément les émissions rayonnées.
Caractéristiques
- Homologué pour les applications automobiles
- Certifiés AEC-Q100 avec les résultats suivants :
- Niveau 2 de température du dispositif : température de fonctionnement ambiante de -40° C à +105° C
- Niveau 2 de la classification ESD d'appareil HBM
- Niveau C4B de classification d'appareil CDM ESD
- Contrôleur d'affichage DMD prenant en charge :
- Jeu de puce d'affichage intérieur automobile DLP5530-Q1
- Jeu de puces d'éclairage extérieur automobile DLP5531-Q1
- Traitement vidéo
- Adapte l'image d'entrée pour correspondre à la résolution DMD
- Réglage du carénage jusqu'à ±50 % de la position verticale de l'image et ±10 % d'horizontale réduisant le besoin d'alignement mécanique (HUD)
- Prise en charge du doublage de pixels ou du quadruplage pour permettre une entrée vidéo basse résolution
- Correction Gamma
- Processeur embarqué avec correction d'erreur (ECC)
- Diagnostic sur puce et capacité d'autotest
- Diagnostics système incluant la surveillance de la température, la surveillance de l'interface des appareils et la surveillance des photodiodes
- Gestion intégrée de la gradation lisse
- GPIO configurable
- Aucune RAM externe requise, SRAM interne pour le traitement de l'image
- Interface DMD Sous-LVDS 600 MHz pour faible puissance et faible émission
- Horloge à spectre étendu pour EMI réduit
- Interface d'entrée vidéo
- Port openLDI unique (FPD-Link I) jusqu'à 110 MHz
- Interface parallèle RVB 24 bits jusqu'à 110 MHz
- Interface de commande d'hôte configurable
- Interface périphérique série (SPI) 10 MHz
- I2C (400 kHz)
- Signal IRQ hôte pour fournir un temps réel
- Retour d'information pour les erreurs importantes du système
- Interface avec le contrôleur de gestion et d’éclairage du système TPS99000-Q1
Applications
- Large champ de vision et réalité augmentée
- Affichage tête haute (HUD)
- Phare haute résolution

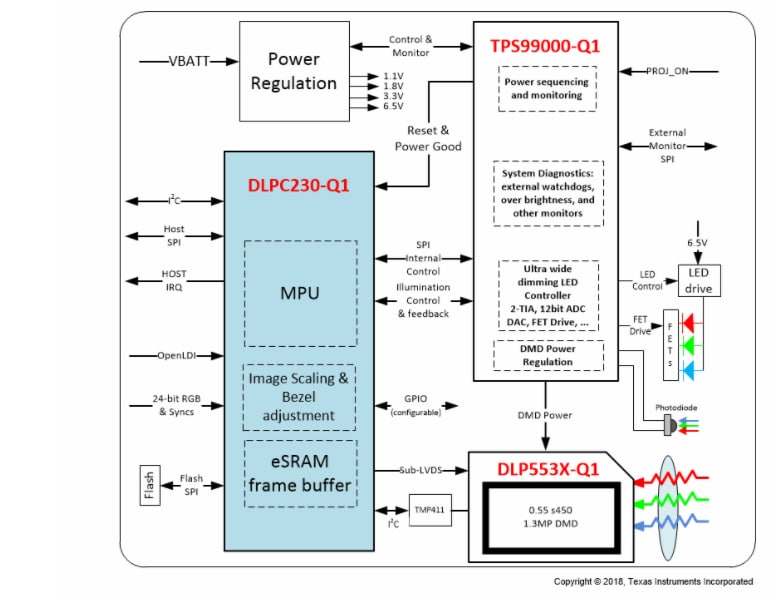

Schéma fonctionnel
