Analog Devices Inc. Accéléromètre MEMS triaxial micro-puissance ADXL373

L'accéléromètre MEMS à 3 axes et micro-puissance ADXL373 d'Analog Devices Inc. est un accéléromètre de microsystèmes électromécaniques à ultra-faible puissance +/-400 g qui consomme 19 μA à un débit de données de sortie (ODR) de 2 260 HZ. L'ADXL373 n'alimente pas son frontal pour atteindre son fonctionnement à faible puissance et ne court donc pas le risque de replier la sortie du capteur. En plus de sa consommation électrique ultra-faible, l'ADXL373 permet la détection d'impact tout en fournissant une réduction de puissance au niveau du système.

L'accéléromètre ADXL373 dispose de deux modes supplémentaires à faible puissance avec des caractéristiques de réveil pilotées par interruption pour surveiller le mouvement pendant les périodes d'inactivité. En mode réveil, une moyenne des données d'accélération permet d'obtenir un bruit de sortie suffisant pour déclencher des seuils g faibles. En mode instantané, l'ADXL373 consomme 1,4 μA tout en surveillant continuellement l'environnement pour détecter les impacts. Lorsqu'un événement d'impact dépassant le seuil défini en interne est détecté, le dispositif passe rapidement en mode de fonctionnement normal pour enregistrer l'événement.

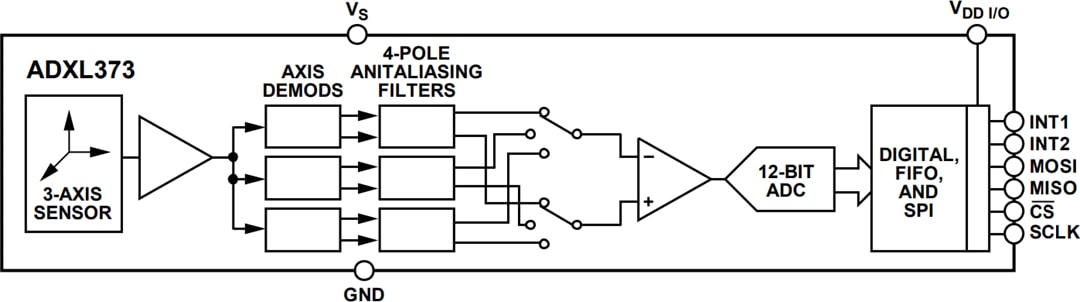

L'ADXL373 comprend un filtre anti-repliement passe-bas à quatre pôles pour atténuer les signaux hors bande courants dans les applications à g élevé. Le dispositif intègre également un filtre passe-haut pour éliminer les erreurs initiales et à changement lent telles que la dérive de la température ambiante.

L'ADXL373 fournit des données de sortie sur 12 bits au facteur d'échelle 200 mg/LSB. L'utilisateur peut accéder à la configuration et aux registres de données via le protocole SPI (interface périphérique série) ou protocole I²C.

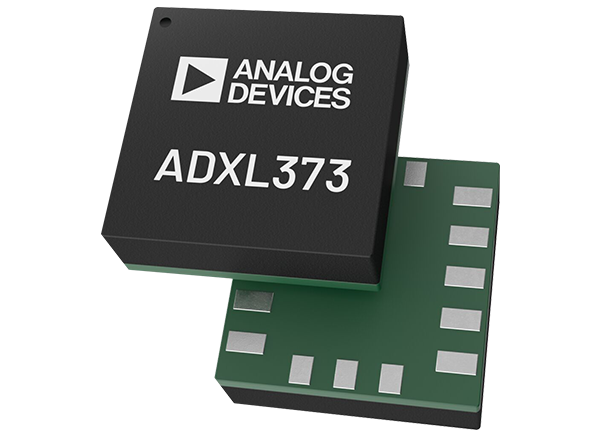

L'accéléromètre MEMS triaxial ADXL373 d'Analog Devices Inc. est disponible en boîtier LGA (Land Grid Array) de 3,00 mm × 3,25 mm × 1,06 mm et dispose d'une large plage de températures de fonctionnement de -40 °C à +105 °C.

Caractéristiques

Plage de mesure +/-400 g
Plage de tension de fonctionnement de 1,6 V à 3,5 V
Bande passante sélectionnable par l'utilisateur de 160 Hz à 2 560 Hz avec filtre anti-repliement à 4 pôles
Rapport de suréchantillonnage sélectionnable
Filtre passe-haut réglable
Puissance ultra-faible
- La puissance peut être dérivée d'une pile bouton
- 19 μA à ODR de 2 560 Hz, alimentation de 2,5 V
- Mode de réveil à faible puissance pour détection d'activité g faible
- Mode marche instantané 1,4 μA avec seuil ajustable
- 0,1 μA mode veille

Caractéristiques intégrées pour des économies d'énergie au niveau du système
- Traitement d'interruption autonome sans intervention du processeur
La surveillance des événements à ultra-faible puissance détecte les impacts et se réveille suffisamment rapidement pour capturer les événements transitoires
Activité de seuil g faible réglable et détection d'inactivité
Synchronisation d'échantillon d'accélération via déclencheur externe
Interface numérique SPI et prise en charge du format d'interface I²C
Sortie 12 bits au facteur d'échelle 200 mg/LSB
Large plage de température de -40 °C à +105 °C

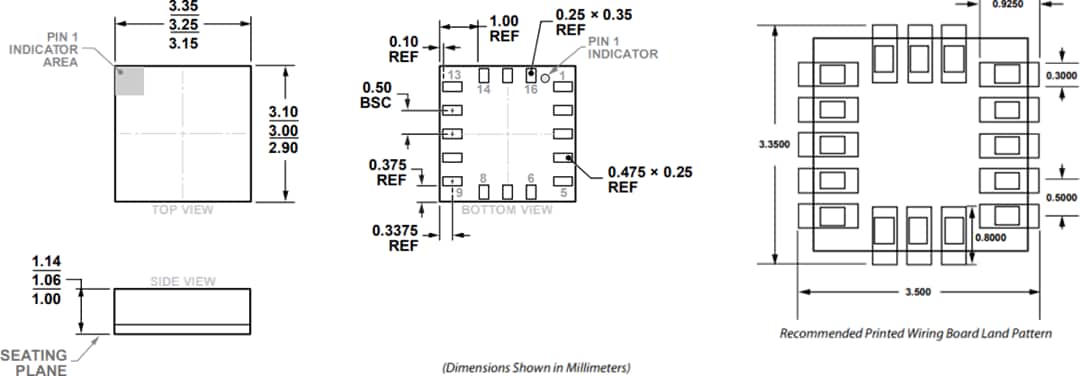

Boîtier LGA-16 3,00 mm x 3,25 mm x 1,06 mm
Conforme à la directive RoHS
