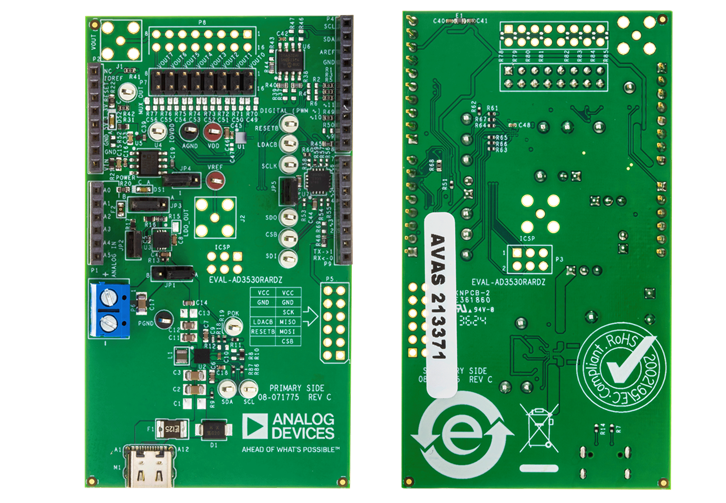

Analog Devices Inc. Carte d'évaluation EVAL-AD3530RARDZ
La carte d'évaluation EVAL-AD3530RARDZ d'Analog Devices est basée sur les convertisseurs numériques-analogiques (CNA) à 8 canaux et sortie de tension 16 bits AD3530/AD3530R. La carte d'évaluation EVAL-AD3530RARDZ permet de prototyper rapidement les circuits AD3530/AD3530R et de réduire le temps de conception. L'AD3530/AD3530R fonctionne avec des plages d'alimentation unique de 2,7 V à 5,5 V. L'AD3530/AD3530R contient des références de 2,5 V internes pour fournir des tensions de sortie de 2,5 V ou 5 V. Le EVAL-AD3530RARDZ comprend également une référence de tension ADR4525 embarquée supplémentaire.
L'EVAL-AD3530RARDZ ADI s'interface avec le port USB d'un PC via une carte de plateforme de démonstration système (SDP-K1). Une connexion d'interface de module périphérique (PMOD) est également proposée pour connecter des microcontrôleurs à la carte d'évaluation sans la carte SDP-K1. Lorsqu'un microcontrôleur est utilisé via la connexion PMOD, la carte SDP-K1 doit être déconnectée, et l'utilisateur ne doit pas utiliser le logiciel ACE.
L'EVAL-AD3530RARDZ est compatible avec la carte SDP-K1, qui peut être achetée séparément.
Caractéristiques
- Carte d'évaluation complète pour le AD3530/AD3530R
- Diverses options de liaison
- Contrôlée par PC, lorsqu'elle est utilisée en conjonction avec la carte SDP
Applications
- Émetteurs-récepteurs optiques
- Test et mesure
- Automatisation industrielle
- Systèmes d'acquisition de données
Équipement nécessaire
- La carte EVAL-SDP-CK1Z (SDP-K1) doit être achetée séparément
- Logiciel
- Logiciel ACE avec le module complémentaire EVAL-AD3530RARDZ
- Micrologiciel SDP-K1 pour EVAL-AD3530RARDZ (inclus dans le module complémentaire)
CNA associés
Analog Devices Inc. CNA 8 canaux, 16 bits AD3530/AD3530R
Disposent de contrôles de gain programmables par logiciel pour des plages de sortie à pleine échelle de 2,5 V ou 5 V.
