Analog Devices / Maxim Integrated Carte d'évaluation TMC2211STEPSTICK
La carte d'évaluation TMC2211STEPSTICK d'Analog Devices permet une première évaluation simple du TMC2211, ainsi qu'un contrôle complet de toutes ses fonctionnalités. Le TMC2211 est un CI pilote et contrôleur de moteur pas à pas intelligent, configurable par broche et à haute performance. Il est doté d'un pilote de moteur pas à pas avancé avec un indexeur intégré à 256 micro-pas et des ponts en H entièrement intégrés de 65 V, 3,0 A maximum. Elle intègre également une mesure de courant intégrée non dissipative (ICS).
Caractéristiques
- Plage de tension d'alimentation simple : de 4,5 VCC à 65 VCC
- Courants nominaux standard par pont en H (+25 °C)
- 2 ARMS (2,8 A crête sinusoïdale) pour VS = 24 V
- 1,7 ARMS (2,4 A crête sinusoïdale) pour VS = 48 V
- Tension d'alimentation des E/S logiques de 2,2 V à 5,5 V
- Résistances et broches de configuration
Applications
- Machines textiles, à coudre et à tricoter
- Automatisation de laboratoire et d'usine
- Imprimantes d'ID/carte
- Manipulation des liquides et applications médicales
- Automatisation de bureau et manipulation de papier
- Points de vente (POS), fauteuils de massage
- Distributeurs automatiques de billets, recycleurs de billets, contrôleurs de billets, caisses automatiques
- Vidéosurveillance, sécurité
- Pompes et contrôle de vannes
- Positionnement d'héliostat et d'antenne
- Éclairage de scène
Équipement nécessaire
- Carte d'évaluation TMC2211STEPSTICK
- Un moteur compatible (par ex. un moteur pas à pas Qmot)
- Alimentation électrique
- Câbles pour interface avec le moteur et l'alimentation électrique
- Connecteurs à broches 0,64 mm avec pas de 2,54 mm
- Tournevis plat de 1 mm à 1,5 mm

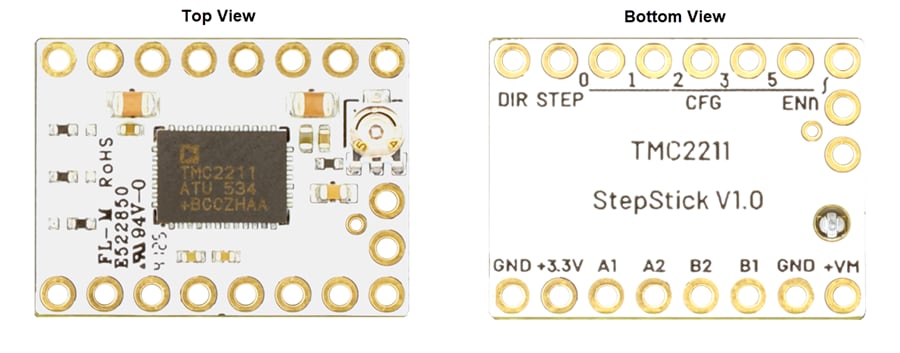

Configuration de carte
Pilote pas à pas associé
Analog Devices Inc. Pilote intégré pour moteur pas à pas TMC2211
Circuit intégré pilote de moteur pas à pas configurable via les broches du boîtier et doté de sorties de diagnostic.
