Analog Devices / Maxim Integrated Kit d’évaluation de pilote moteur MAX22204EVKIT
Le kit d’évaluation de pilote de moteur MAX22204EVKIT d'Analog Devices fournit une conception éprouvée pour évaluer le MAX22204, un pilote de moteur pas à pas biphasé de +65 V, 3,8 A (crête). Le kit d’évaluation peut piloter un seul moteur pas à pas et fournit un microcontrôleur (MCU) embarqué et une interface utilisateur graphique (GUI) pour piloter les entrées du MAX22204 d'Analog Devices et configurer les modes de fonctionnement. Les modes micro-pas, les modes de décroissance, les vitesses cibles et l'accélération peuvent également être configurés à l'aide de l'interface graphique.
Caractéristiques
- Évaluation facile du pilote de moteur pas-à-pas MAX22204
- MCU embarqué et interface graphique pour piloter et configurer le MAX22204
- Vitesse cible configurable
- Profils d'accélération configurables
- Modes micro-pas et décroissance configurables
- Rapport de courant de bobine moteur
- Courant à pleine échelle configurable
- Régulateur embarqué de +3,3 V pour alimenter les E/S du MAX22204
- La carte perforée et les embases permettent la séparation du circuit MAX22204
- Logiciel compatible Windows 7®/8®/10®
- Totalement assemblée et testée
- Configuration de la carte PCB éprouvée
Équipement nécessaire
- MAX22204EVKIT
- Câble mâle USB de Type-A vers micro-USB de Type-B
- Alimentation jusqu'à +65 V CC, 3,8 A
- Moteur pas-à-pas

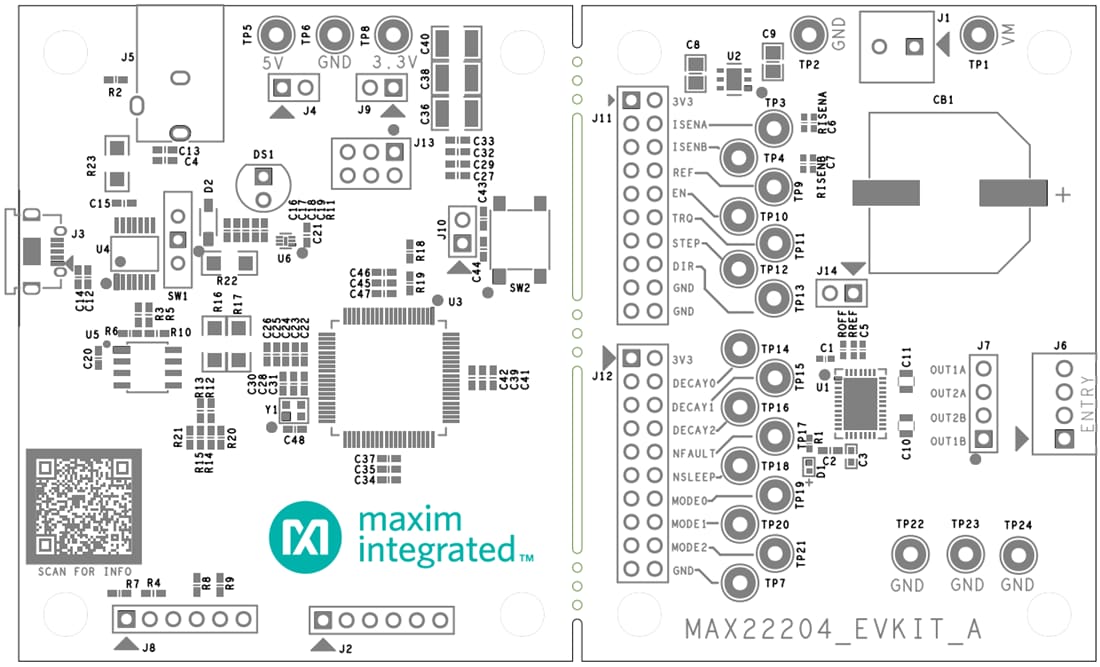

Configuration de la carte
Produit associé
Analog Devices / Maxim Integrated Pilote de moteur pas à pas MAX22204
Pilote de moteur pas-à-pas biphasé intégrant deux ponts en H de 65 V et 3,8 AMAX.
