NXP Semiconductors Cartes d'évaluation KITPF8x50FRDMEVM
Les cartes d'évaluation KITPF8150FRDMEVM et KITPF8250FRDMEVM de NXP Semiconductors comprennent les circuits intégrés de gestion de l'alimentation (PMIC) PF8150 et PF8250. Les PF8150 et PF8250 sont compatibles broche à broche avec les PF8100 et PF8200. Les kits comprennent tout le matériel nécessaire pour évaluer pleinement le PMIC présenté. Il intègre un pont de communication basé sur la carte de développement FRDM-KL25Z de NXP pour l'interfaçage avec l'interface utilisateur graphique (GUI)) et pour une configuration et un contrôle complets du PMIC PF8150/PF8250.
Caractéristiques
- Caractéristiques techniques principales
- Plage de tension d'entrée de fonctionnement de 2,7 V à 5,5 V
- Communication USB vers circuit inter-intégré (I2C) via l'interface FRDM-KL25Z
- Communication I2C jusqu'à 1,0 MHz
- Configuration par défaut du PMIC via câble sélectionnable ou fonctionnement programmable une seule fois (OTP)/en mode Try-Before-Buy (TBB)
- Surveillance/diagnostic avancés du système via le PMIC et/ou le multiplexeur analogique du système (AMUX)
- Connecteur d’interface maître/esclave pour prise en charge de plusieurs PMIC
- Régulateur E/S intégré avec tension de sortie sélectionnable 1,8 V/3,3 V
- Fonctionnalité PMIC
- Jusqu’à sept régulateurs de commutation avec fonctionnement multiphase
- Quatre régulateurs à faible chute de tension (LDO) avec fonctionnement à mode de commutation sélectionnable
- Limites de courant et de tension de sortie programmables
- Fréquence de commutation programmable avec étalement de spectre par sauts de fréquence sélectionnable
- Horloge en temps réel (RTC) avec chargeur de pile bouton programmable
- Circuits de surveillance de la tension
- Surveillance chien de garde du système
Applications
- Industrie
- Systèmes de vision automobile et industrielle
- Écokpit
- IHM industriel
- Autres équipements de réseau d'usine
- Vue périphérique
- Cluster numérique automobile
- Petits et moyens appareils grand public
Contenu du kit
- Carte microcontrôleur FRDM-KL25Z assemblée, testée et préprogrammée dans un sac antistatique
- Guide de démarrage rapide
- 0,91 m (3,0 ft) Câble USB-STD A vers USB-B-mini ou câble USB Type-C®, selon la version de la carte FRDM-KL25Z

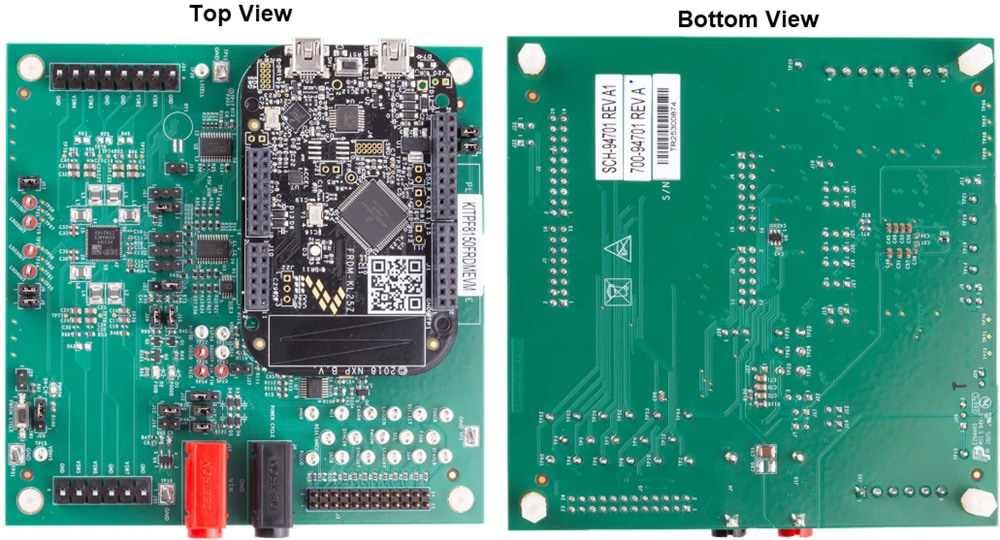

Configuration de carte
CI de gestion de l'alimentation associés
NXP Semiconductors CI de gestion de l'alimentation (PMIC) à 12 canaux PF81/PF82
Fournit une gestion de l'alimentation éprouvée et hautement efficace pour les procédés avancés des secteurs automobile et industriel.
Outil de développement
NXP Semiconductors FRDM Development Platform for Kinetis L Series
Compact, Arduino-compatible evaluation and development system for the Kinetis L MCU families.
