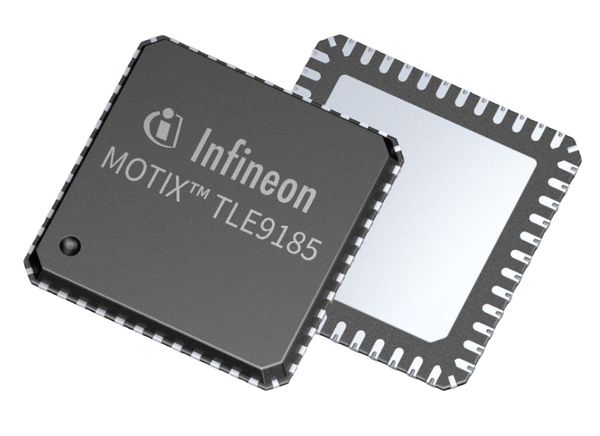

Infineon Technologies CCircuits intégrés d'entraînement BLDC MOTIX™ TLE9185QX/TLE9185QX V33
Les CI pilotes BLDC V33 TLE9185QX/TLE9185QX d'Infineon Technologies sont des pilotes CI triphasés avec des caractéristiques d'alimentation et de prise en charge intégrées. Les CI pilotes BLDC disposent d'un régulateur à faible chute de tension 3,3 V (V33 TLE9185QX) ou 5 V (TLE9185QX), à trois demi-ponts pour la commande de moteur BDLC, d'un amplificateur de détection de courant et d'une interface SPI 32 bits.
Le dispositif V33 TLE9185QX intègre des caractéristiques de diagnostic et de supervision et il est conçu pour fonctionner avec des microcontrôleurs 3,3 V. En comparaison, le TLE9185QX a des caractéristiques de diagnostic et de supervision et il est conçu pour fonctionner avec des microcontrôleurs 5,0 V.
Caractéristiques
- Régulateur à faible chute de tension 3,3 V (TLE9185QX V33), 5 V (TLE9185QX), 250 mA pour l'alimentation principale
- Trois pilotes de grille à demi-pont pour MOSFET externes à canal N
- Contrôle de grille MOSFET adaptatif
- Un amplificateur de détection de courant (CSA) côté bas avec gain configurable pour la protection et le diagnostic
- Sources de réveil configurables
- Six entrées PWM avec une fréquence PWM jusqu'à 25 kHz
- Interface (SPI) périphérique série 32 bits avec contrôle de redondance cyclique (CRC)
- Réveil cyclique périodique en mode normal, en mode arrêt et en mode veille
- Surveillance du drain-source et détection de charge ouverte, temporisation configurable et watchdog à fenêtre
- Caractéristiques de protection contre les courts-circuits et la surchauffe
Applications
- Pompes auxiliaires (carburant, eau, etc.)
- Moteur de soufflerie
- Ventilateur de refroidissement moteur
- Module de toit ouvrant
- Boîte de transfert
Ressources supplémentaires

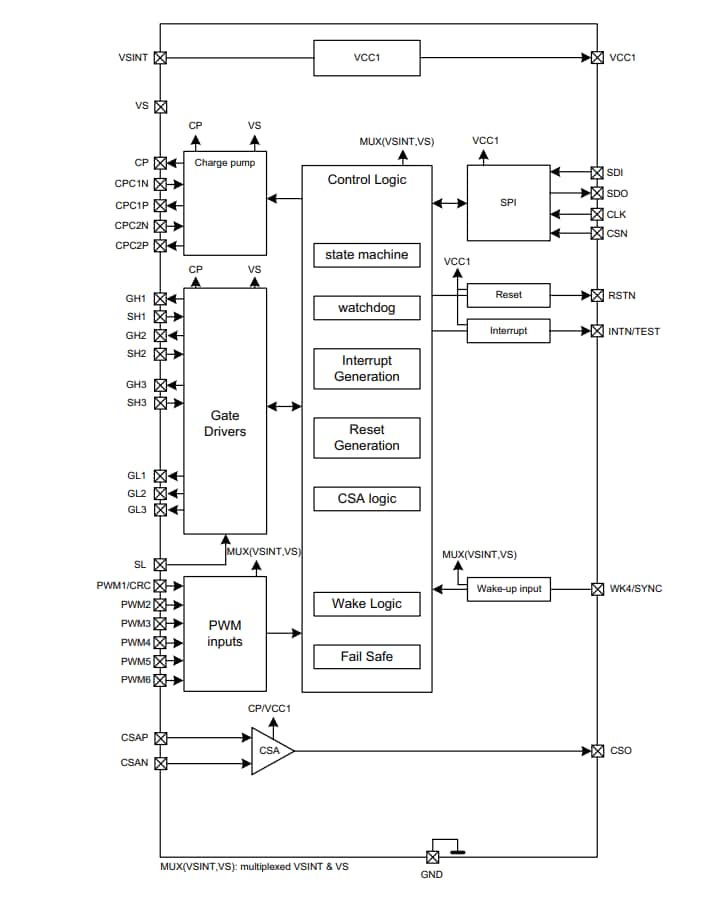

Schéma fonctionnel
Vidéos
Publié le: 2021-10-22
| Mis à jour le: 2023-02-06
