onsemi IGBT à arrêt de champ et grille en tranchée AFGY100/AFGY120T65SPD
Les IGBT à arrêt de champ et grille en tranchée AFGY100T65SPD et AFGY120T65SPD onsemi sont certifiés AEC-Q101 et offrent de très faibles pertes de conduction et de commutation. Ces caractéristiques favorisent un fonctionnement à haut rendement dans diverses applications, une fiabilité transitoire robuste et une faible EMI.
Les IGBT onsemi AFGY100T65SPD et AFGY120T65SPD offrent d'excellentes performances en parallèle, avec partage de courants équilibrés. Les IGBT AFGY100T65SPD et AFGY120T65SPD présentent une distribution resserrée de paramètres, une haute impédance d'entrée et une bonne résistance aux courts-circuits.
Caractéristiques
- Qualification AEC-Q101
- Tension de saturation 1,6 V standard VCE(Sat) à 100 A d'IC
- Température de jonction TJ = 175 °C maximum
- Coefficient de température positif pour un fonctionnement en parallèle facile
- Distribution étroite des paramètres
- Haute impédance d’entrée
- On teste l'ILM des pièces.
- Bonne résistance aux courts-circuits
- Co-emballés avec une diode à récupération progressif et rapide
Applications
- Convertisseurs de tractions pour véhicules électriques/hybrides (EV/HEV)
- Convertisseurs auxiliaires CC/CA
- Entraînements de moteurs
- Applications de transmission nécessitant un commutateur haute puissance
Fiches techniques

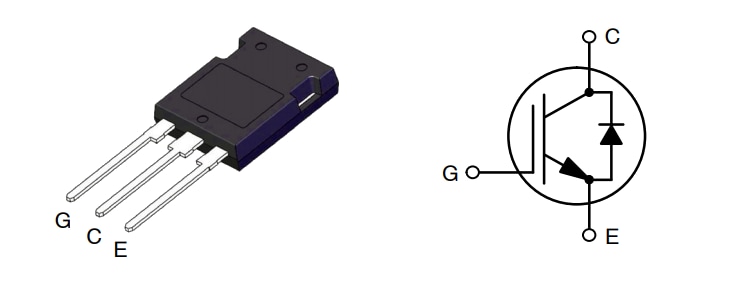

Schéma d'application
Publié le: 2020-12-07
| Mis à jour le: 2025-08-07
