ROHM Semiconductor MOSFET de puissance moyenne à canal N RV7x
Les MOSFET de puissance moyenne N voies RV7x ROHM Semiconductor fournissent une faible résistance en marche et une excellente conduction thermique. Le RV7x est disponible en boîtier plastique CMS à pastille de drain exposée et ultra-compact sans fil (1,2 mm x 1,2 mm x 0,5 mm). Les MOSFET RV7x ROHM sont idéaux pour les applications de commutation et de commutation de charge avec une plage de température de fonctionnement de -55°C à +150°C.
Caractéristiques
- Pastille de drain exposée et ultra-petite sans fil pour un excellent boîtier plastique CMS à conduction thermique (1,2 mm x 1,2 mm x 0,5 mm)
- Faible résistance à l'état passant
- Pilote 2,5 V (RV7L020GN) 4,5 V (RV7E040AJ)
- Placage des fils sans plomb
- Conforme à la directive RoHS
Applications
- Commutation
- Commutateur de charge
Caractéristiques techniques
- VDSS de 60 V (RV7L020GN) ou de 30 V (RV7E040AJ)
- RDS(on) de 157 mΩ (RV7L020GN) ou de 45 mΩ (RV7E040AJ)
- ID à ±2,0 A (RV7L020GN) ou à ±4,0 A (RV7E040AJ)
- PD à 1,1 W (RV7L020GN et RV7E040AJ)
- Plage de température de jonction de fonctionnement et de stockage de -55 °C à +150 °C
Ressources supplémentaires

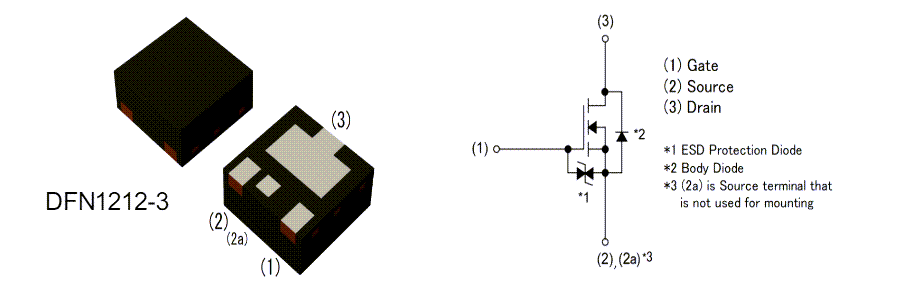

Circuit intérieur RV7L020GN
Circuit intérieur RV7E040AJ
Publié le: 2024-04-30
| Mis à jour le: 2024-09-06
