STMicroelectronics Kit d'évaluation STEVAL-2STPD01
Le kit d'évaluation STEVAL-2STPD01 de STMicroelectronics comprend une carte d'extension disposant de deux ports USB Type-C™ et intègre deux convertisseurs Buck programmables STPD01 pour l'alimentation USB et la carte de développement NUCLEO-G071RB STM32 Nucleo-64. Le kit STEVAL-2STPD01 est basé sur le régulateur Buck programmable STPD01 contrôlé via l'interface I2C et le périphérique UCPD intégré au microcontrôleur STM32G071RBT6 pris en charge par une pile de micrologiciels dédiée. Cela aboutit à la mise en œuvre d'un adaptateur de source à double port USB Type-C et PD avec une capacité de partage d'alimentation.
Le kit d'évaluation STM STEVAL-2STPD01 peut équilibrer l'alimentation sur les deux ports une fois que la vitesse d'alimentation en entrée a été fixée, prenant en charge les demandes envoyées par les dispositifs PD USB connectés à chaque port. Le kit utilise les caractéristiques du convertisseur STPD01 pour produire plusieurs niveaux de tension, permettant jusqu'à 120 W (60 W pour chaque port) selon la puissance d'entrée CC.
La carte d'extension est conçue pour être empilée sur la carte de développement NUCLEO-G071RB en utilisant la capacité de son microcontrôleur à gérer simultanément deux périphériques UCPD. La carte intègre la protection de port USB de Type-C TCPP02-M18 pour les applications source et le régulateur de commutation abaisseur synchrone L7983.
Le pack logiciel STSW-2STP01 comprenant l'exemple d'application de démonstration a été conçu pour la carte de développement NUCLEO-G071RB STM32 Nucleo afin de pleinement démontrer les fonctionnalités USB de Type-C et d'alimentation du kit d'évaluation STEVAL-2STPD01.
Le STEVAL-2STPD01 est conforme aux spécifications USB de Type-C 2.0 et PD 3.0.
Caractéristiques
- Deux ports USB Type-C et source d'alimentation
- Puissance de sortie jusqu'à 120 W en nominal (60 W par port), gérée via un algorithme de partage de puissance
- Jusqu'à quatre PDO de sortie pour chaque port (5 V à 3 A, 9 V à 3 A, 15 V à 3 A, 20 V à 3 A)
- Plage de tension d'entrée CC de 6 V à 24 V
- Conforme aux spécifications USB Type-C 2.0 et PD 3.0
- Deux convertisseurs CC-CC STPD01 réglés dynamiquement par I²C, adaptés à la mise en œuvre du partage de puissance dans les applications USB PD
- Deux protections TCPP02-M18 embarquées pour les applications de sources USB de Type-C et PD
- Protections OVP, UVP, OC, contre les courts-circuits et les surchauffes (OTP)
- Protection contre les surtensions (8/20 µs) et protection ESD au niveau du système sur VBUS
- Protection ESD au niveau du système sur les lignes CC conformément à la norme CEI 61000-4-2 niveau 4 (décharge de contact de ±8 kV)
- Conforme à la directive RoHS
Vidéos
Sur la carte
STMicroelectronics Protection de port USB type C TCPP01-M12
Facilite la migration d'anciens connecteurs USB type A ou type B vers des connecteurs USB type C.
STMicroelectronics STM32G0 32-Bit Microcontrollers (MCUs)
Mainstream microcontrollers suitable for consumer, industrial, and appliance applications.
STMicroelectronics Convertisseur Buck synchrone programmable STPD01
Convient à la fourniture d'une alimentation dans les applications conformes aux spécifications d'alimentation USB.
STMicroelectronics Régulateurs de commutation abaisseurs synchrones L7983
Fournissent jusqu’à 300 mA CC avec des plages d’ajustement de la tension de sortie de 0,85 V à VIN.
Conseil de développement associé
STMicroelectronics NUCLEO-G071RB Development Board
Designed to evaluate the ultra-low power STM32G071RB ARM microcontroller.
Agencement de la carte

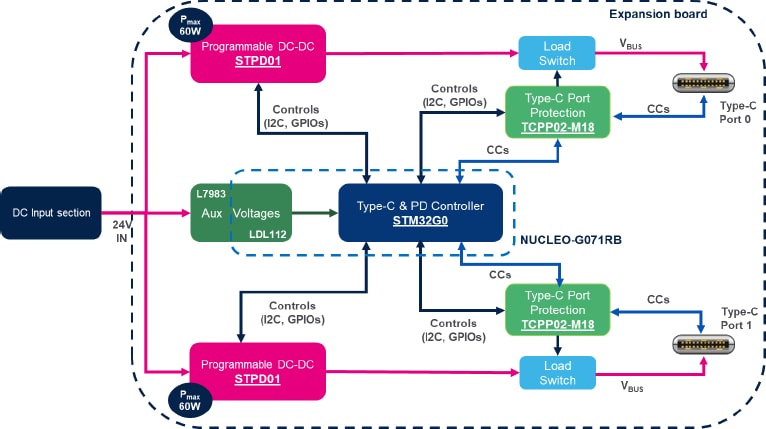

Schéma fonctionnel
