STMicroelectronics Pilotes de grille simples STGAP2SICS
Les pilotes à simple grille STGAP2SICS STMicroelectronics sont des pilotes à simple grille qui fournissent une isolation galvanique entre le canal de commande de grille, d'une part, et le circuit de commande et d'interface à basse tension, d'autre part. Les pilotes de grille se caractérisent par une capacité de 4 A et des sorties rail-à-rail, ce qui rend ces composants également adaptés aux applications de moyenne et haute puissance telles que la conversion de puissance et les onduleurs de commande moteur dans les applications industrielles. Le dispositif est disponible en deux configurations différentes. La configuration avec broches de sortie séparées (STGAP2SICSTR) permet à l'utilisateur d'optimiser indépendamment l'allumage et l'arrêt en utilisant des résistances de grille dédiées. La configuration dotée d'une broche à sortie unique et d'une fonction de limitation Miller (STGAP2SICSCTR) empêche les pics de grille pendant les commutations rapides dans les topologies en demi-pont. Les deux configurations offrent une haute flexibilité et permettent une réduction de la nomenclature pour les composants externes.
Le STGAP2SICS de STMicroelectronics intègre des fonctions de protection : UVLO avec une valeur optimisée pour les MOSFET SiC et l'arrêt thermique pour faciliter la conception de systèmes haute fiabilité. Les broches à entrée double permettent de sélectionner le contrôle de la polarité du signal et la mise en œuvre d'une protection de verrouillage de sécurité de matériel pour éviter une conduction croisée en cas de dysfonctionnement d'un contrôleur. Le délai de propagation entrée-sortie est inférieur à 75 ns, ce qui fournit une haute précision de contrôle PWM. Un mode veille est disponible pour réduire la consommation d'énergie au repos.
Caractéristiques
- Rail à haute tension jusqu'à 1 200 V
- Capacité de courant d'entraînement : courant d'alimentation/de dissipation de 4 A à 25 °C
- Immunité transitoire dV/dt de ±100 V/ns sur la plage de température complète
- Délai de propagation global entrée/sortie de 75 ns
- Option de dissipation et alimentation séparées pour une configuration simple de pilote de grille
- Option de broche dédiée à la fonction de limitation Miller 4 A (STGAP2SICSCTR)
- Fonction UVLO
- Tension d'entraînement de grille pouvant atteindre 26 V
- Entrées de TTL/CMOS de 3,3 V, 5 V avec hystérèse
- Protection contre les coupures de température
- Fonction d’attente
- Isolation galvanisée de 6 kV
- Boîtier SO-8W à corps large
Applications
- Industrial
- Renewable energy
- Power supplies
- Automotive and transportation
- Aerospace and defense
- HVAC systems

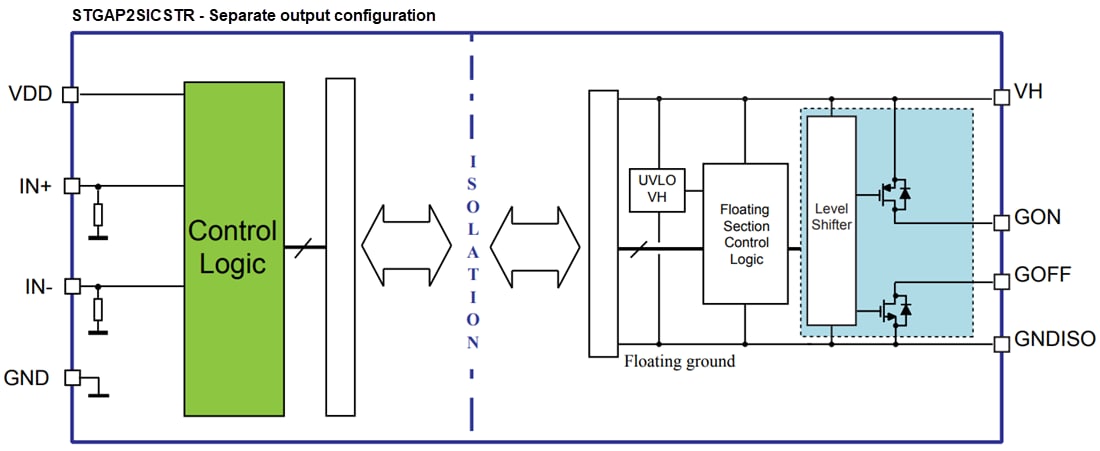

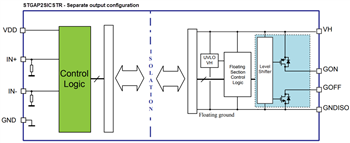

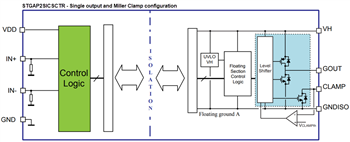

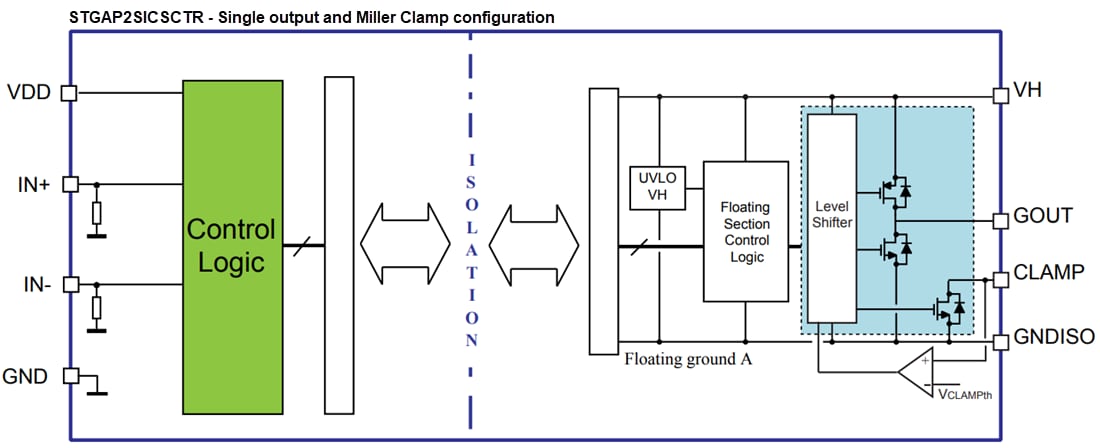

Schémas de principe
Outils de développement associés
STMicroelectronics Carte de démonstration EVALSTGAP2SiCS
Évalue les caractéristiques du STGAP2SiCS tout en pilotant un étage de puissance à demi-pont avec jusqu'à 1 200 V.
STMicroelectronics Carte de démonstration EVALSTGAP2SICSC
Conçue pour démontrer rapidement et facilement les commandes de grilles simples STGAP2SICS.
STMicroelectronics Conception de référence STEVAL-DPSTPFC1
Circuit d'amplification de pôle totem sans fil de 3,6 kW qui met en œuvre un PFC numérique avec un ICL.
