STMicroelectronics Commandes de grille simple STGAP2SICSN
Les commandes de grille simple STGAP2SICSN STMicroelectronics assurent une isolation galvanique entre le canal de commande de grille et la régulation basse tension et la circuiterie d'interface. Utilisant la capacité 4 A capacité et les sorties rail à rail, le STGAP2SICSN convient aux applications de moyenne et forte puissance tels que la conversion d'énergie et les convertisseurs de pilotes de moteur dans les applications industrielles. Le pilote de grille est disponible en deux configurations différentes.
La commande de grille simple 4 A STGAP2SICSN STM est disponible en deux configurations différentes. La première configuration propose des broches de sortie séparées qui permettent une optimisation indépendante de l'activation et de la désactivation à l'aide de résistances de grille dédiées. La deuxième configuration est dotée d'une broche à sortie unique et d'une fonction de limitation Miller qui empêche les pics de grille pendant les commutations rapides dans les topologies en demi-pont. Les deux formats offrent une grande flexibilité et une réduction de la nomenclature (BOM) pour lescomposants externes.
Les fonctions de protection sont intégrées sur le STGAP2SICSN, notamment UVLO avec valeur optimisée pour MOSFET SiC et arrêt thermique inclus pour la conception efficace de systèmes à haute fiabilité. Les broches d'entrée doubles permettent de choisir la polarité du signal de contrôle et de mettre en place une protection par verrouillage matériel pour éviter la conduction croisée en cas de dysfonctionnement du contrôleur. Les résultats du retard de propagation entrée-sortie sont inférieurs à 75 ns, ce qui permet d'obtenir une précision élevée pour le contrôle de la MLI. Un mode veille est disponible pour réduire la consommation d'énergie en mode veille.
Caractéristiques
- Rail haute tension jusqu'à 1 700 V
- Capacité de courant du pilote : dissipateur/source 4 A à 25 °C
- Immunité transitoire dV/dt de ±100 V/ns sur la plage de température complète
- Délai de propagation global entrée/sortie de 75 ns
- Option de dissipation et alimentation séparées pour une configuration simple de pilote de grille
- Option de broche dédiée à la fonction de limitation Miller 4 A
- Fonction UVLO
- Tension d'entraînement de grille pouvant atteindre 26 V
- Entrées de TTL/CMOS de 3,3 V, 5 V avec hystérèse
- Protection par arrêt thermique
- Fonction veille
- Isolation de 4,8 kVcrête
- SO8 corps étroit
Applications
- Pilote moteur pour appareils électroménagers, automatisation d'usine, entraînements industriels et ventilateurs
- Inverseurs 600 V/1 200 V
- Chargeurs de batteries
- Chauffage par induction
- Soudage
- ASI
- Blocs d'alimentation
- Convertisseurs CC/CC
- Correction du facteur de puissance
Vidéos

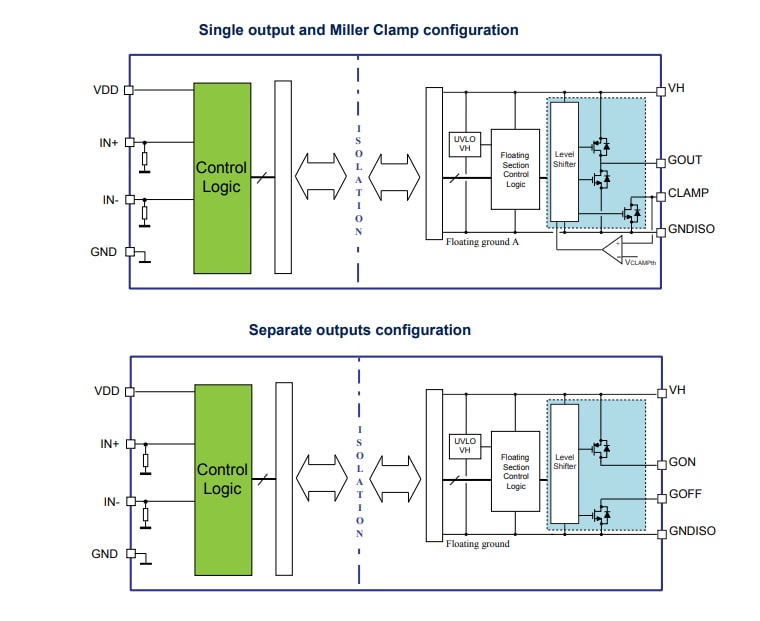

Schémas de principe
Cartes d'évaluation associées
STMicroelectronics Cartes d'évaluation EVSTGAP2SICSN/C
Conçu pour évaluer le pilote de grille simple isolé STGAP2SICSN.
