STMicroelectronics CI commutateurs SRC0

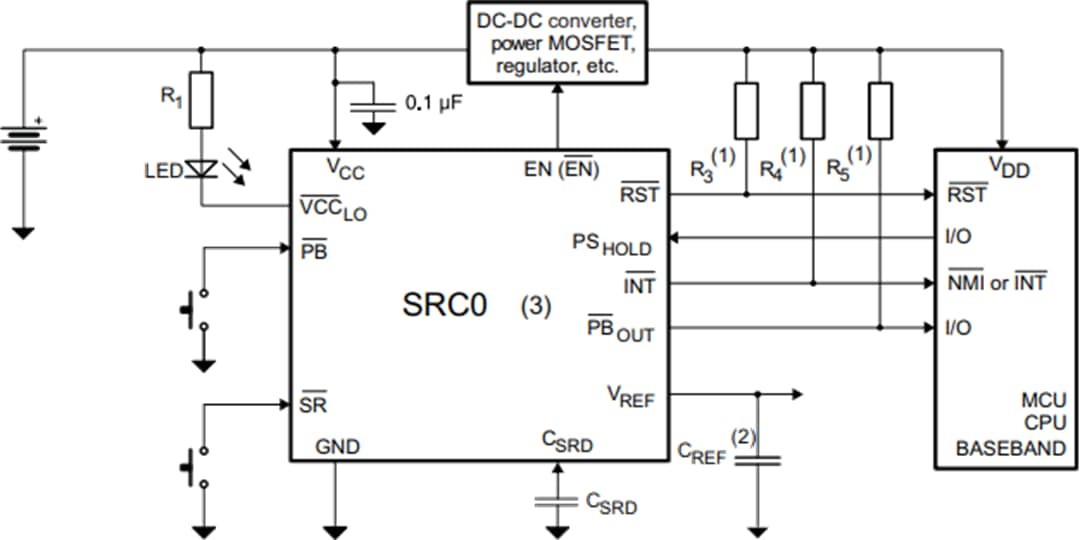

Les CI commutateur SRC0 STMicroelectronics surveillent l'état du (des) bouton(s)-poussoir(s) et veillent à ce que la tension d'alimentation soit suffisante. Une activation de sortie contrôle la puissance pour l'application via le transistor MOSFET, le convertisseur CC-CC, le régulateur, etc. Si la tension d'alimentation est supérieure à un seuil de tension précis, la sortie peut être activée en appuyant simplement sur le bouton. Les seuils de tension d'alimentation sélectionnables en usine sont déterminés par des références hautement précises et compensées en température. L'interruption est activée en appuyant sur le bouton-poussoir pendant le fonctionnement normal et peut être employée pour commander une extinction du système. L'interruption est également activée si une sous-tension est détectée. En appuyant longtemps sur un bouton (PB) ou deux boutons (PB et SR), on obtient soit une réinitialisation soit une désactivation de l'alimentation de l'application en fonction de l'option utilisée. Le dispositif possède des caractéristiques supplémentaires comme une référence de tension de 1,5 V à très haute précision de 1 %, une sortie séparée signalant la détection de sous-tension et une sortie séparée pour distinguer une interruption par bouton-poussoir d'une sous-tension. Le dispositif a une très faible consommation de courant de 6 µA en fonctionnement normal et d'à peine 0,6 µA en mode attente.
