STMicroelectronics Commandes de grilles de demi-pont STDRIVEG610

Les commandes de grilles demi-pont STDRIVEG610 STMicroelectronics sont des dispositifs hautes performances conçus pour piloter les MOSFET de canal N ou IGBTs dans une variété d’applications de conversion d’énergie. Le STDRIVEG610 de STMicroelectronics dispose d’un contrôle d’entrée unique et une exploitation d’amorçage permettant la commutation côté haut et côté bas efficace avec des composants externes minimaux. Le dispositif prend en charge jusqu’à 600 V sur le pilote côté haut et inclut une protection de verrouillage de sous-tension (UVLO) à la fois sur le côté bas et le côté haut pour garantir l’exploitation de la sécurité. Avec un retard de propagation standard de 50 ns et des temps de retard adaptés, les circuits intégrés STDRIVEG610 sont bien adaptés aux applications de commutation haute fréquence tels que le contrôle de moteur, lesalimentations électriques et les convertisseurs. Lea conception compacte, les fonctionnalités de protection robustes et la plage large de tension d’exploitation font des commandes de grilles demi-pont STDRIVEG610, un choix fiable pour des concepteurs recherchant des solutions de pilote de grille efficaces et compactes.

Caractéristiques

Rail haute tension jusqu’à 600 V
Immunité transitoire dV/dt de ±200 V/ns
Pilote avec un chemin de dissipateur et de source séparé pour une commande optimale
- Dissipateur de 2,4 A et 1,2 Ω
- Source de 10 A et 3,7 Ω
Régulateurs linéaires haute et basse tension pour une tension de modulation de grille de 6 V
Temps de démarrage ultra-rapide haute tension de 300 ns
Retard de propagation de 45 ns, Pulse de sortie minimale de 15 ns
Fréquence de commutation élevée (>1 MHz)

Diode d’amorçage 600 V intégrée
Support complet de l’exploitation de commutation dure GaN
Fonction UVLO sur VCC, V_BO et V_LS
Entrées logiques et broche d’arrêt séparées
Broche de défaut pour la détection de surtempérature et de l’UVLO
Fonction veille pour mode de faible consommation
PGND séparé pour la compatibilité de la source Kelvin et du shunt de courant
Entrées compatibles 3,3 V à 20 V avec hystérésis et pull-down

Applications

Convertisseurs CC/CC et résonnant (LLC, Flyback serre-câbles actif, totem, ...)
Topologies de redresseur PFC et synchrone

Chargeurs et adaptateurs de batteries
Convertisseurs CA/CC

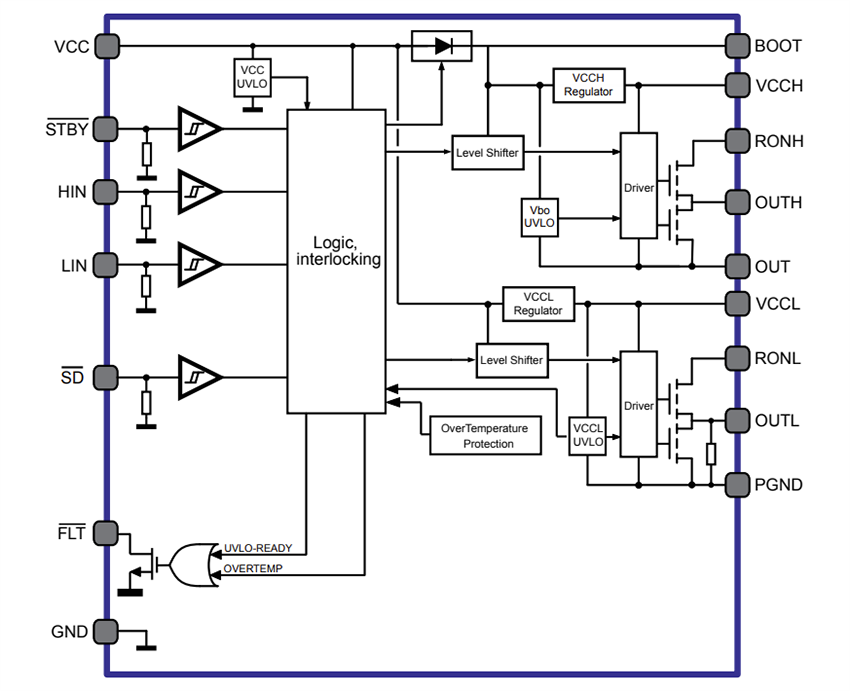

Caractéristiques techniques

Plage de tension d’alimentation logique de 9,2 V à 18 V
Mise à la terre du pilote côté bas ±3 V
Plage de tension de la broche V_BOOT-OUT de 7,5 V à 20 V
Plage de tensions de sortie de -10,8 V_CC à 520 V_CC
Tension de sortie transitoire maximale de 600 V
Plage de tension d’entrée logique de 0 V à 20 V
Plage de capacité de dérivation de la tension d’alimentation du pilote de 47 nF à 220 nF
Capacité d’entrée du régulateur linéaire du pilote haute tension maximale de 3 300 nF
Durée minimale du pulse d’entrée de 50 ns
Fréquence de commutation maximale de 2 MHz

Résistance thermique
- 85°C/W de la jonction à l’environnement lorsque monté sur une carte FR4 2s2p (4 couches) conformément à la JESD51-7 sans vias thermiques sur le PCB
- 110°C/W de la jonction à l’environnement lorsque monté sur une carte FR4 1s0p (1 couche) conformément à la JESD51-3
Cotes DES
- Modèle de corps humain 2 kV selon ANSI/ESDA/JEDEC JS-001-2017
- Modèle de dispositif chargé à 1 kV selon la norme ANSI/ESDA/JEDEC JS-002-2018
Plage de température de jonction de -40 °C à +125 °C
Boîtier QFN de 4 mm x 5 mm x 1 mm
