STMicroelectronics IGBT HB2 STGWA100H65DFB2
L'IGBT STGWA100H65DFB2 HB2 de STMicroelectronics est une évolution de la structure de grille en tranchée à arrêt de champ propriétaire avancée. La série HB2 optimise la conduction avec VCE(sat) de première qualité à des valeurs de courant faible et une énergie de commutation réduite. L'IGBT HB2 STGWA100H65DFB2 dispose d'une faible VCE(sat) de 1,55 V (std) à un IC de 100 A.
L'IGBT HB2 STGWA100H65DFB2 de ST comprend une diode à récupération progressive très rapide co-emballée placée en antiparallèle. Cela permet au STGWA100H65DFB2 d'être spécialement conçu pour maximiser le rendement pour un large éventail d'applications rapides.
Caractéristiques
- Température de jonction maximale : TJ = 175 °C
- Faible VCE(sat) = 1,55 V (std) à IC = 100 A
- Diode co-emballée à récupération progressive et très rapide
- Courant d'extrémité minimisé
- Distribution étroite des paramètres
- Faible résistance thermique
- Coefficient de température VCE(sat) positif
Applications
- Soudage
- Correction du facteur de puissance
- ASI
- Onduleurs solaires
- Chargeurs

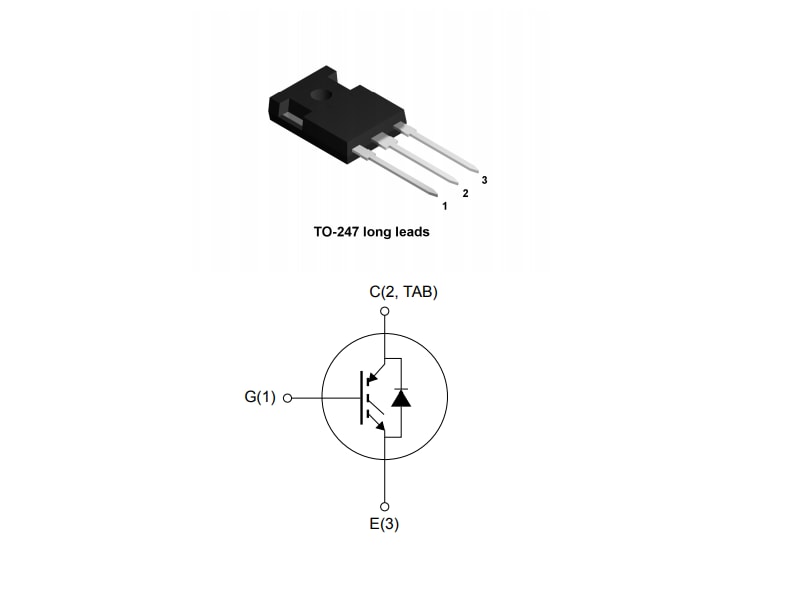

Application standard
