Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
Le module d'évaluation logique (EVM) 14-24-NL-LOGIC-EVM de Texas Instruments est un module d'évaluation générique développé pour prendre en charge tout dispositif logique ou de traduction avec un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL. La carte de circuit imprimé peut être divisée en neuf sections, chaque section supportant les différents paquets indiqués sur la carte. Le module d'évaluation 14-24-NL-LOGIC-EVM deTexas Instruments offre à l'utilisateur une grande flexibilité lors de l'évaluation des dispositifs logiques plombés.
Caractéristiques
- Prise en charge de plusieurs paquets (neuf au total)
- Compatible avec les cartes d'expérimentation
- Évaluation flexible et facile à utiliser
- Prise en charge des dispositifs à alimentation unique et à double alimentation
- Le petit facteur de forme pour l'intégration des systèmes
Contenu du kit
- Module d'évaluation 12-24-LOGIC-EVM
- Douze embases - 12 positions, 100 mil (2,54 mm), traversantes
- Quatre points de test rouges traversants
- Quatre points de test noirs traversants

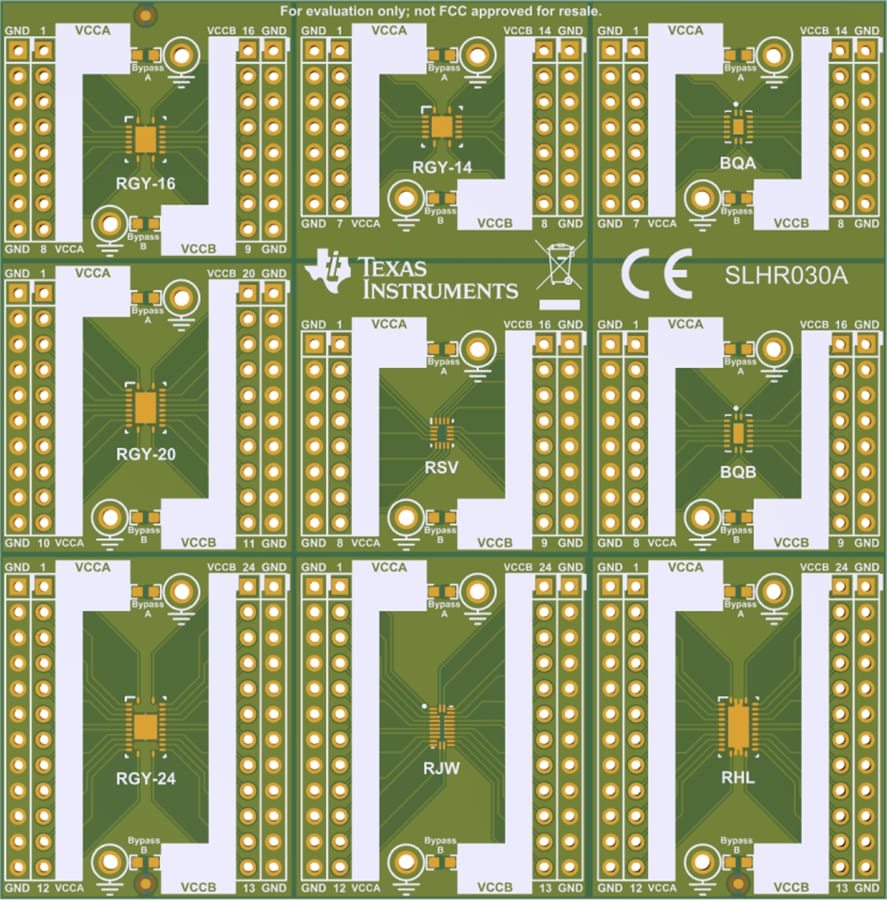

Disposition de la carte
