Texas Instruments Module d'évaluation bq294502EVM-033
Le module d'évaluation bq294502EVM-033 de Texas Instruments est un système d'évaluation complet pour les dispositifs de Protection contre les surtensions BQ2945xy. Les dispositifs de Protection contre les surtensions BQ2945xy sont des moniteurs de tension de niveau secondaire et des protecteurs pour les systèmes de blocs de batteries Li-ion. Chaque cellule du BQ2945xy est surveillée indépendamment en cas de surtension.
Le module d'évaluation bq294502EVM-033 de TI comprend un module de circuit basé sur bq294502. Le module de circuit basé sur bq294502 est une solution complète et compacte d'exemple de protecteur de tension de deuxième niveau bq294502. Le module de circuit comprend un CI bq294502, un circuit de soufflage de fusible, un condensateur de délai de soufflage de fusible et tous les autres composants embarqués nécessaires pour utiliser et s'interfacer avec le protecteur. De plus, le module de circuit se connecte directement à travers les cellules d'une batterie.
Caractéristiques
- module de circuit basé sur bq294502
- Lien vers la documentation de support
- Les contacts sur le module de circuit fournissent les connexions suivantes :
- Connexion directe aux cellules: VSS, VC1, VC2, VC3
- La charge du système et le chargeur se connectent à travers le PACK+ et le PACK–
Produits associés
Texas Instruments Dispositifs de protection contre les surtensions BQ2945xy
Moniteurs et protecteurs de tension de niveau secondaire pour les systèmes de blocs-batteries Li-ion.

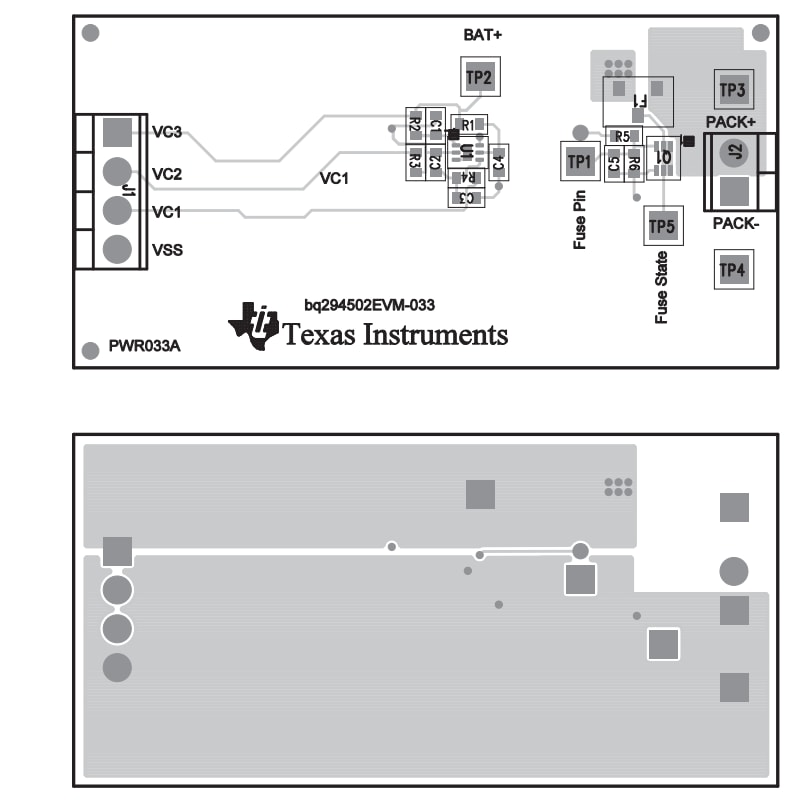

Configuration de carte
Publié le: 2021-07-14
| Mis à jour le: 2025-03-07
