Texas Instruments Module d'évaluation de tampon d'horloge cdcdcdb800evm
Le Module d'évaluation (EVM) tampon d'horloge CDCDB800EVM de Texas Instruments est destiné à l'évaluation du CDCDB800. Le CDCDB800 est un tampon d'horloge LP-HCSL à 8 sorties, conforme DB800ZL. Ce tampon peut distribuer l'horloge de référence pour les applications PCIe® Gen 1 à Gen 5, l'interconnexion QuickPath (QPI), UPI, SAS et les interfaces SATA. L'interface SMBus et huit sorties permettent de configurer et de contrôler les huit sorties individuellement. Le CDCDB800 est un tampon dérivé DB800ZL et satisfait ou dépasse les paramètres du système selon les spécifications DB800ZL et DB2000Q. Le CDCDB800EVM de Texas Instruments permet également à l'utilisateur de vérifier les caractéristiques fonctionnelles et les performances du CDCDB800 et, après la reprise, du CDCDB803.
Caractéristiques
- Carted'évaluation facile à utiliser pour sortir les horloges à faible bruit de phase
- Configuration et configuration de périphérique simples et rapides
- 8 sorties LP-HCSL avec terminaisons de sortie intégrées de 85 Ω
- 8 commandes d'activation de sortie matérielle (OE#)
- Contrôle de commutateur DIP de configuration de l'appareil
- Horloge d'entrée différentielle ou asymétrique acceptée
- Le module d'évaluation prend en charge les 8 sorties LVDS différentielles
- Les deux bancs de sortie peuvent être testés par défaut

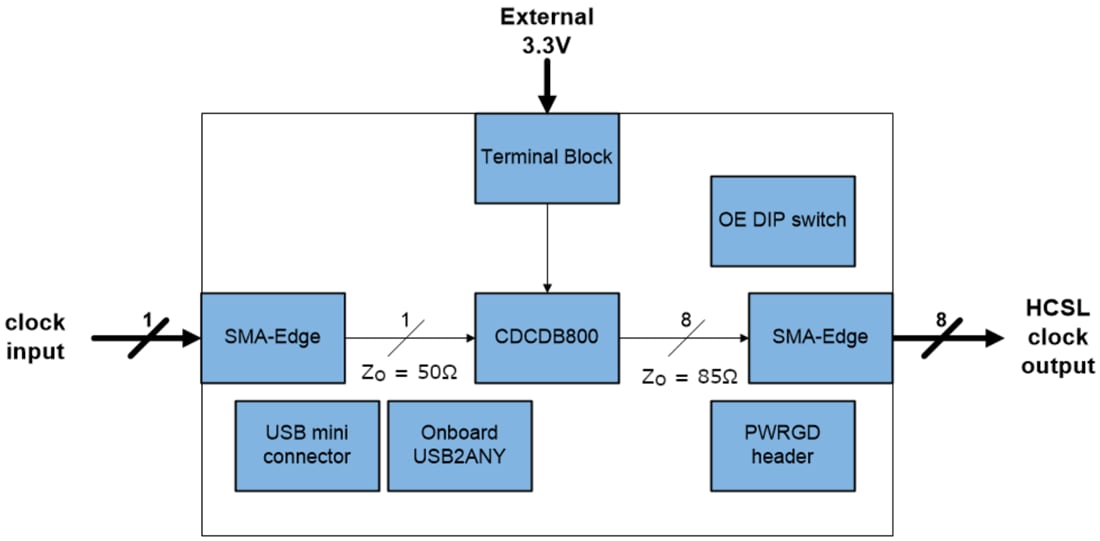

Configuration de la carte d'évaluation
