Texas Instruments Module d'évaluation DAC80508-04EVM
Le module d’évaluation DAC80508-04EVM de Texas Instruments est une plate-forme d’évaluation des performances des composants DAC80508. Le DAC80508 est installé sur le module d’évaluation DAC80508-04EVM. Le DAC80508 est un convertisseur numérique-analogique (CNA) à sortie de tension tamponnée de 16 bits. Le DAC80508 de TI dispose d’une référence interne de 2,5 V, 5 ppm/°C, et d’une configuration de gain sélectionnable par l’utilisateur donnant des tensions de sortie à pleine échelle de 1,25 V (gain = 0,5), 2,5 V (gain = 1) ou 5 V (gain = 2). Le DAC80508 fonctionne à partir d’une alimentation simple de 2,7 V à 5,5 V, est vérifié monotone et fournit une linéarité exceptionnelle de ±1 INL LSB.
Caractéristiques
- Circuit configurable pour évaluer la famille de dispositifs DACx0508
- Intègre une VDD (5 V ou 3,3 V) et une VIO (5 V, 3,3 V ou 1,8 V) embarquées via USB et régulateurs de tension embarqués
- La sortie à déclencheur est disponible pour la mesure synchrone.
- Option pour tension de référence externe ou tension de référence embarquée de 2,5 V
- Le FT4232 écrit facilement sur le CNA à l’aide de l’interface utilisateur graphique DAC805xxEVM.
- Des connexions SPI externes sont disponibles.
Applications
- Solution de réseau optique
- Infrastructure sans fil
- Automatisation industrielle
- Systèmes d'acquisition de données
Contenu du kit
- carte DAC80508-04EVM
- Fiche micro-B USB vers câble fiche USB-A
Produits associés
Texas Instruments DACx0508 Octal 16/14/12-Bit Voltage-Output DACs
Delivers a 2.5V, 5ppm/°C internal reference, no need for an external precision reference.
Théorie de fonctionnement

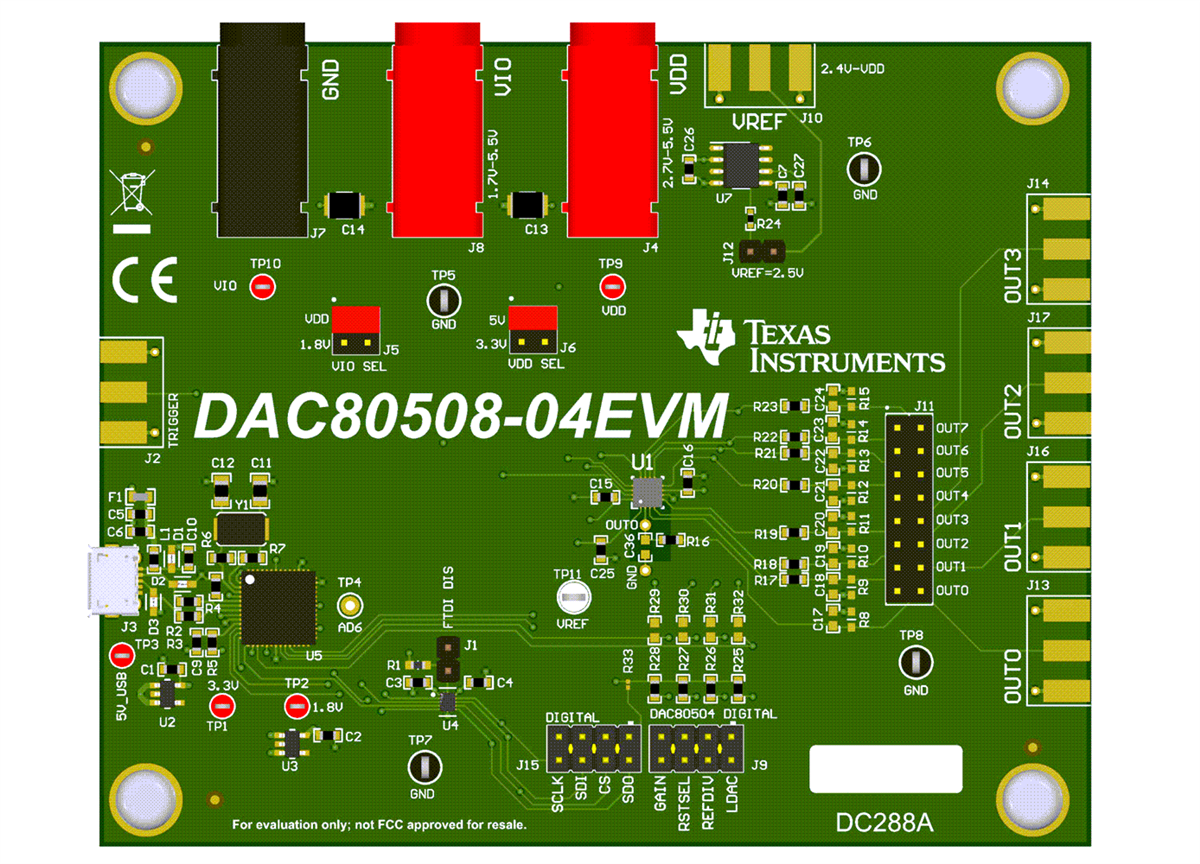

Réglages par défaut des cavaliers
