Texas Instruments Modules d'évaluation (EVM) DLP DMD

Les modules d'évaluation (EVM) DLP DMD de Texas Instruments fonctionnent comme partie d'un sous-système pour évaluer les dispositifs de micromiroirs (DMD) numériques (DLP500, DLP650, DLP670 et DLP900. Lorsque le DLPLCR50XEVM est associé au DLPLCRC900DEVM, les utilisateurs obtiennent un contrôle précis des pixels avec des débits de modèles 1 bit jusqu'à 16 100 Hz. Lorsque le DLPLCR67EVM ou DLPLCR90EVM de Texas Instruments est associé au DLPLCRC900DEVM, les utilisateurs obtiennent un contrôle précis des pixels avec des débits de modèles d'un bit jusqu'à 9,523 Hz. Si le DLPLCR65EVM est associé au DLPLCRC900EVM, les utilisateurs obtiennent un contrôle précis des pixels avec des débits de modèles 1 bit jusqu'à 9,523 Hz.

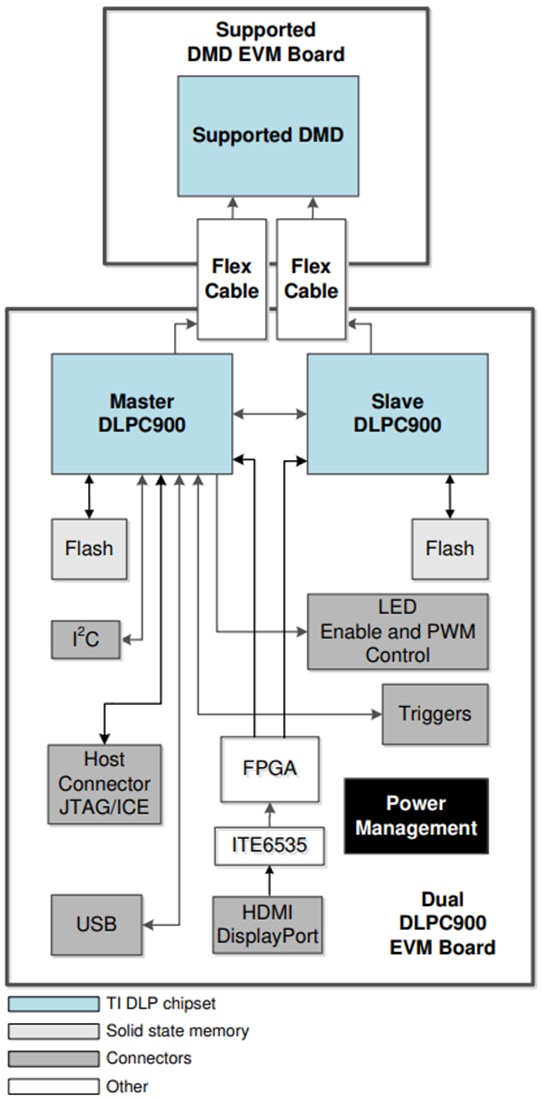

Le DLPLCRC900EVM comprend un contrôleur DMD DLPC unique, permettant un contrôle configurable du DLPLCR65EVM et d'autres modules d'évaluation DMD compatibles. Le DLPLCRC900DEVM comprend deux contrôleurs DMD (dispositif numérique à micromiroirs) DLPC900, permettant un contrôle configurable du DLPLCR50XEVM, DLPLCR67EVM, DLPLCR90EVM et d'autres modules d'évaluation DMD compatibles. Le DLPLCRC900EVM et le DLPLCRC900DEVM disposent de déclencheurs d'entrée/sortie pour une synchronisation pratique avec les caméras, les capteurs ou d'autres périphériques. La flexibilité supplémentaire permet diverses architectures pour les applications industrielles, médicales, de métrologie, de sécurité, de télécommunications et d'instrumentation.

Chacun de ces modules d'évaluation est le bon choix d'évaluation pour les concepteurs nécessitant un kit de développement hautement flexible pour intégrer la technologie DLP dans une large variété d'applications de direction de lumière. Ces modules d'évaluation constituent une voie facile pour les solutions qui maximisent la résolution, le débit optique et la luminosité dans la famille DLP visible à haut débit.

Caractéristiques

Cible 420 nm à 700 nm avec des débits de modèles 1 bit jusqu'à 9 523 Hz (DLPLCR65EVM, DLPLCR67EVM, DLPLCR90EVM) ou 16 100 Hz (DLPLCR50XEVM)
Afficher des images ou des vidéos ayant dépassé la résolution WQXGA (2716 x 1600) (DLPLCRC900DEVM uniquement)
les modules d'évaluation prennent en charge les DMD suivants :
DMD DLPLCR50XEVM-DLP500YX, un dispositif de micromiroirs (DMD) numérique 2 x LVDS de 0,50 po contenant 2048 x 1080 micromiroirs avec un pas de 5,4 µm
DMD DLPLCR65EVM-DLP6500FYE, un dispositif de micromiroirs (DMD) numérique 2xLVDS 0,65 po contenant des micromiroirs 1920 x 1080 avec un pas de 7,56 µm
DLPLCR67EVM - DLP670S DMD, un dispositif numérique à micromiroirs (DMD) 2 x LVDS de 0,67 pouce contenant 2716 x 1600 micromiroirs avec un pas de 5,4µm
DLPLCR90EVM - DLP9000 DMD, un dispositif numérique à micromiroirs (DMD) 2xLVDS de 0,9 pouce contenant 2560 x 1600 micromiroirs avec un pas de 7,56µm.

DLPLCRC900DEVM - accueille un seul contrôleur DMD DLPC900
DLPLCRC900EVM - accueille un contrôleur DMD DLPC900 unique et affiche des images ou des vidéos jusqu'à une résolution de 1 080 p (1920 x 1 080)
Carte DMD avec trous pour un montage pratique
Un (DLPLCR65EVM) ou deux (DLPLCR50XEVM, DLPLCR67EVM, DLPLCR90EVM) câbles flexibles de 12 pouces pour un positionnement flexible du DMD sur un dessus de carte
Déclencheur d'E/S Configurable pour synchronisation avec des caméras, des capteurs ou d'autres périphériques (DLPLCRC900DEVM et DLPLCRC900EVM uniquement)
Interfaces USB 1.1, HDMI et I ² C (DLPLCRC900DEVM et DLPLCRC900EVM uniquement)
API USB et interface graphique hôte (DLPLCRC900DEVM et DLPLCRC900EVM uniquement)
