Texas Instruments Pilote moteur à pont en H basse tension 12 V, 2 A DRV8212
Le pilote moteur à pont EN H basse tension 12 V, 2 A DRV8212 de Texas Instruments fournit des interfaces de commande PWM, PH/EN et demi-pont et un mode veille à faible alimentation. Le pilote moteur DRV8212 est intégré avec quatre FET de puissance à canal N, un régulateur de pompe de charge et un circuit de protection. L'architecture de pompe à triple charge permet au dispositif de fonctionner jusqu'à 1,65 V pour s'adapter aux rails d'alimentation de 1,8 V et aux conditions de batterie faible. La pompe de charge intègre tous les condensateurs pour réduire la taille globale de la solution du pilote de moteur sur une carte de circuit imprimé et permet un rapport cyclique de 100 % en fonctionnement.
Le DRV8212 de TI prend en charge plusieurs modes d'interface de commande, notamment, PWM (IN1/IN2), phase/activation (PH/EN), demi-pont indépendant et demi-pont parallèle. Chaque interface prend en charge un mode veille à faible alimentation pour atteindre un courant de repos ultra-faible en arrêtant la plupart des circuits internes. Le dispositif fournit un courant de sortie de pointe jusqu'à 4 A et fonctionne avec une tension d'alimentation de 1,65 V à 5,5 V.
Des caractéristiques de protection interne robustes sont disponibles sur le DRV8212, notamment le verrouillage de sous-tension d'alimentation (UVLO), la surintensité de sortie (OCP) et la surchauffe du dispositif (TSD).
Le DRV8212 fait partie d'une famille de dispositifs fournis en RDS(on) évolutifs broche-à-broche et options de tension d'alimentation pour prendre en charge diverses charges et rails d'alimentation avec un minimum de changements de conception. Cette gamme de dispositifs comprend les DRV8210, DRV8210P, DRV8212, DRV8212P et DRV8220.
Caractéristiques
- Pilote de moteur à pont en H à canal N
- Résistance en état de fonctionnement du MOSFET : HS + LS 280 mΩ
- Pilote un moteur bidirectionnel CC à balais
- Deux moteurs unidirectionnels CC à balais
- Un relais de verrouillage à une ou deux bobines
- Solénoïdes Push-Pull et bistables
- Autres charges résistives, inductives ou LED
- Plage de tension d'alimentation de fonctionnement de 1,65 V à 11 V
- Capacité de courant de sortie élevée :
- Pont complet : crête de 4 A
- Demi-pont : crête de 4 A par sortie
- Demi-pont parallèle : crête de 8 A
- Interfaces multiples pour flexibilité et GPIO réduit
- Interface PWM standard (IN1/IN2)
- Prend en charge les entrées logiques 1,8 V, 3,3 V et 5 V
- Mode veille à ultra-faible puissance
- <84,5 nA à VVM = 5 V, VVCC = 3,3 V, TJ = 25 °C
- Mode de veille automatique temporisé pour réduire le GPIO
- Caractéristiques de protection
- Verrouillage de sous-tension (UVLO)
- Protection contre les surintensités (OCP)
- Arrêt thermique (TSD)
- Famille d'appareils
Applications
- Moteur CC à balais, solénoïde et entraînement à relais
- Compteurs d'eau, de gaz et d'électricité
- Filtre de découpe IR pour caméra réseau IP
- Sonnette vidéo
- Caméra de vision industrielle
- Verrouillage électronique intelligent
- Jouets électroniques et robots
- Moniteurs de pression artérielle
- Pompes à perfusion
- Brosse à dents électrique
- Beauté et toilette
Module d'évaluation associé
Texas Instruments Modules d'évaluation DRV821xEVM
Une solution complète pour évaluer les pilotes de moteur à pont en H DRV821x/8220.
Produits associés
Texas Instruments Pilote de moteur à pont en H DRV8212P
Offre un contrôle PWM avec un mode veille à faible puissance, optimisé pour les systèmes ayant des exigences de courant plus faibles.

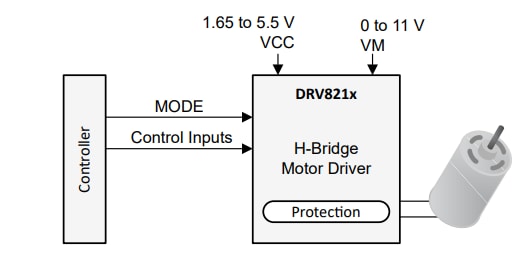

Schéma simplifié

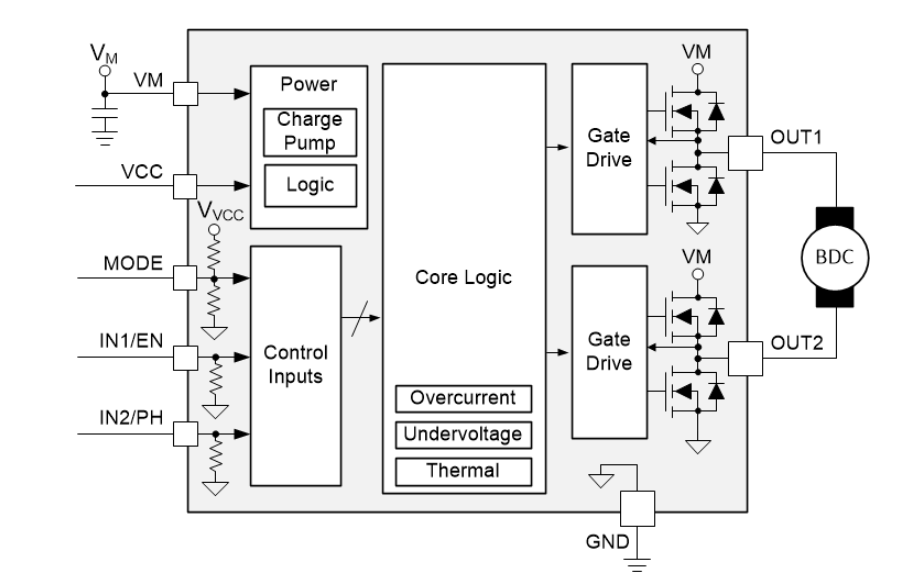

Schéma fonctionnel
