Texas Instruments Pilote de moteur à pont en H DRV8212P

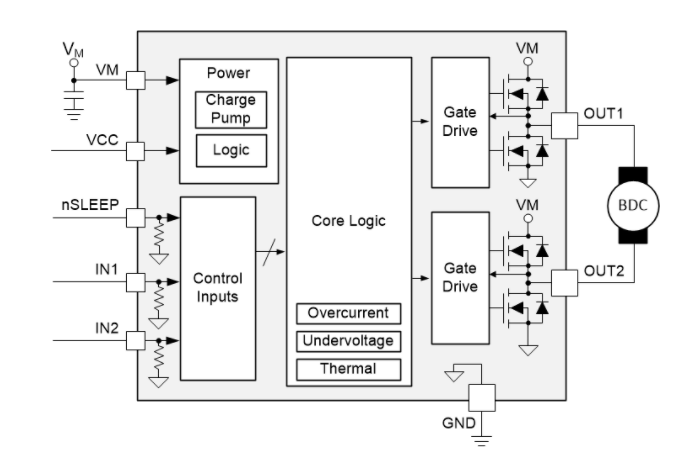

Le pilote moteur à pont en H, 3 A, 12 V DRV8212P de Texas Instruments fournit un contrôle PWM avec un mode veille à faible puissance, optimisé pour les systèmes ayant des exigences de courant plus faibles. Le pilote moteur DRV8212P est intégré avec quatre FET de puissance à canal N, un régulateur de pompe de charge et un circuit de protection. L'architecture de pompe à triple charge permet au dispositif de fonctionner jusqu'à 1,65 V pour s'adapter aux rails d'alimentation de 1,8 V et aux conditions de batterie faible. La pompe de charge intègre tous les condensateurs pour réduire la taille globale de la solution du pilote de moteur sur une carte de circuit imprimé et permet un rapport cyclique de 100 % en fonctionnement.

Le DRV8212P de TI prend en charge une interface de contrôle PWM (IN1/IN2) aux normes de l'industrie. La broche nSLEEP contrôle un mode veille à faible puissance qui atteint un courant de repos ultra-faible en désactivant le circuit interne. Le dispositif fournit un courant de sortie de crête jusqu'à 4 A et fonctionne avec une tension d'alimentation de 1,65 V à 5,5 V.

Des caractéristiques de protection interne fiables sont disponibles sur le DRV8212P, notamment le verrouillage de sous-tension d'alimentation (UVLO), la surintensité de sortie (OCP) et la surchauffe du dispositif (TSD).

Le DRV8212P fait partie d'une gamme de dispositifs qui sont fournis en R_DS(on) évolutifs de broche-à-broche et offrent des options de tension d'alimentation pour prendre en charge diverses charges et rails d'alimentation avec un minimum de changements de conception. Cette gamme de dispositifs comprend les DRV8210, DRV8210P, DRV8212, DRV8212P et DRV8220.

Caractéristiques

Pilote de moteur à pont en H à canal N
- Résistance en état de fonctionnement du MOSFET : HS + LS 280 mΩ
- Pilote un moteur bidirectionnel CC à balais
- Un relais de verrouillage à une ou deux bobines
Plage de tension d'alimentation de fonctionnement de 1,65 V à 11 V
Capacité de courant de sortie de crête élevée de 4 A
Interface PWM Standard (IN1/IN2)
Prend en charge les entrées logiques 1,8 V, 3,3 V et 5 V
Mode veille à ultra-faible puissance
- <84,5 nA à V_VM = 5 V, V_VCC = 3,3 V, T_J = 25°C
- Broche à broche avec DRV8837 et DRV8837C

Caractéristiques de protection
- Verrouillage de sous-tension (UVLO)
- Protection contre les surintensités (OCP)
- Arrêt thermique (TSD)
Famille d'appareils
- DRV8210: interfaces multiples de 1,65 V à 11 V, 1 Ω
- DRV8210P: broche veille, interface PWM
- DRV8212: 1,65 V-11 V, 280 mΩ, interfaces multiples
- DRV8212P: broche veille, interface PWM
- DRV8220 : interfaces multiples de 4,5 V à 18 V, 1 Ω
