Texas Instruments Régulateur à faible chute (LDO) TPS7B4259-Q1
Le régulateur à faible chute de tension (LDO) TPS7B4259-Q1 de Texas Instruments est un régulateur de tension automobile de 150 mA, 40 V, avec activation indépendante et Power Good. Ce dispositif est un régulateur de tension LDO monolithique intégré conçu pour fournir de manière fiable de l'énergie à des capteurs externes à l'aide d'un faisceau électrique, même dans les environnements automobiles difficiles. Le TPS7B4259-Q1 est doté de fonctions de protection intégrées contre les conditions de défaut et de protection contre la polarité inverse. Ce dispositif présente une topologie composée de deux MOSFET à canal P dos à dos. Le dispositif régulateur TPS7B4259-Q1 est conçu pour gérer une tension d'entrée de 45 V (maximum absolu) et survivre aux conditions transitoires de décharge de charge automobile. Ce régulateur LDO fournit un tampon de protection pour le CAN et le microcontrôleur (MCU) contre les conditions de défaut, tout en transférant la puissance aux capteurs externes en toute sécurité. Le régulateur TPS7B4259-Q1 est disponible dans un boîtier HSOIC (DDA) à 8 broches à faible résistance thermique (RθJA = 48 °C/W). Ce régulateur est idéal pour les capteurs de pression du groupe motopropulseur, les capteurs de température du groupe motopropulseur, les capteurs d'échappement du groupe motopropulseur, les capteurs de concentration de fluide du groupe motopropulseur, les modules de contrôle de carrosserie (BCM), le module de contrôle de zone et les modules de contrôle HVAC.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles :
- -40 °C à 125 °C, température TA classe 1
- Température de jonction TJ de -40 °C à 150 °C
- Large plage de tension d'entrée :
- Plage maximale absolue de -40 V à 45 V
- Plage de fonctionnement de 3,3 V à 40 V
- Tension de sortie :
- Large plage de fonctionnement de 2 V à 40 V
- Échelle de flexibilité de la tension de sortie V OUT vers des valeurs supérieures ou inférieures à la référence en utilisant des résistances externes dans une configuration de diviseur de tension
- Courant de sortie de 150 mA (maximum)
- Tolérance de suivi de sortie très serrée de 6 mV (maximum)
- Tension de relâchement faible, 250 mV à 150 mA
- Fonctionnalités combinées d'activation et de référence
- Faible courant de repos de 55 μA à charge légère
- Stable sur une large gamme de valeurs de condensateur de sortie céramique :
- Plage COUT de 1 μF à 100 μF
- Plage ESR de 1 mΩ à 2 Ω
- Fonctionnalités de protection intégrées :
- Protection de courant inverse
- Protection contre l'inversion de polarité
- Protection contre la surchauffe
- Protection contre le court-circuit de sortie à la mise à la terre et l'alimentation
- Disponible dans le boîtier à 8 broches HSOIC (DDA) à faible résistance thermique (RθJA = 48 °C/W)
Applications
- Capteurs de pression du groupe motopropulseur
- Capteurs de température du groupe motopropulseur
- Capteurs d'échappement du groupe motopropulseur
- Capteurs de concentration de fluide du groupe motopropulseur
- Modules de commande de carrosserie (BCM)
- Modules de contrôle de zone (ZCM)
- Modules de contrôle HVAC
Application standard

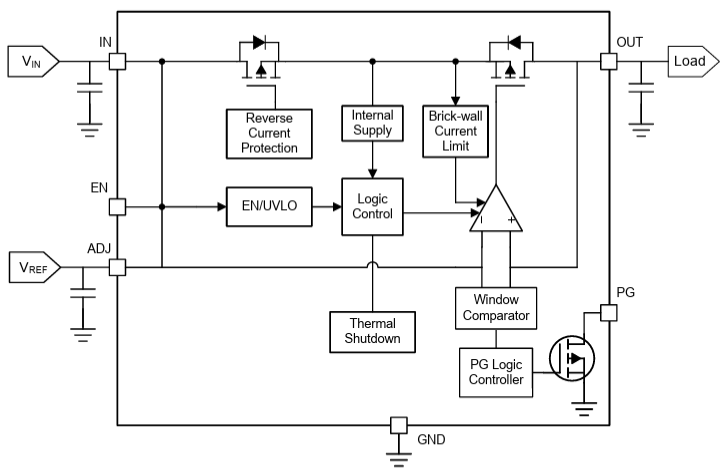

Schéma fonctionnel
