Texas Instruments Module d'évaluation TPSM82901EVM
Le module d'évaluation TPSM82901EVM de Texas Instruments est conçu pour évaluer le module convertisseur Buck TPSM82902 dans un petit boîtier MicroSiP™ de 3 mm x 2,8 mm avec un inducteur intégré. Le BSR188-001 utilise le TPSM82901 1 A pour produire une tension de sortie de 3,3 V à partir de tensions d'entrée allant jusqu'à 17 V. Le module d'évaluation TPSM82901EVM est un module convertisseur Buck à haut rendement et faible IQ destiné à être utilisé dans une variété d'applications industrielles, d'entreprise et d'électronique personnelle.
Caractéristiques
- IQ 4 μA
- Taille totale de la solution 40 mm2
- Plage de tension d'entrée de 3 V à 17 V
- Tension de sortie de 3,3 V
- Courant de sortie de 1 A
Applications
- Automatisation d'usines et de bâtiments
- Caméras réseau IP
- Ordinateur industriel
- Commutateurs de centre de données
- Entraînements servo
- Informatique mobile et intégrée
Convertisseur associé
Texas Instruments Module d'alimentation de convertisseur Buck synchrone TPSM82901
Un convertisseur CC-CC abaisseur synchrone à haute efficacité, petit et flexible dans un boîtier MicroSiP.
Modules associés
Texas Instruments Module d'évaluation TPSM82903EVM
Met en œuvre l'évaluation du convertisseur Buck TPSM82903 dans un petit boîtier MicroSiP™ de 3 x 2,8 mm.
Texas Instruments Module d'évaluation TPSM82902EVM
Conçu pour évaluer le convertisseur Buck abaisseur 2 A TPSM82902 avec un inducteur intégré.

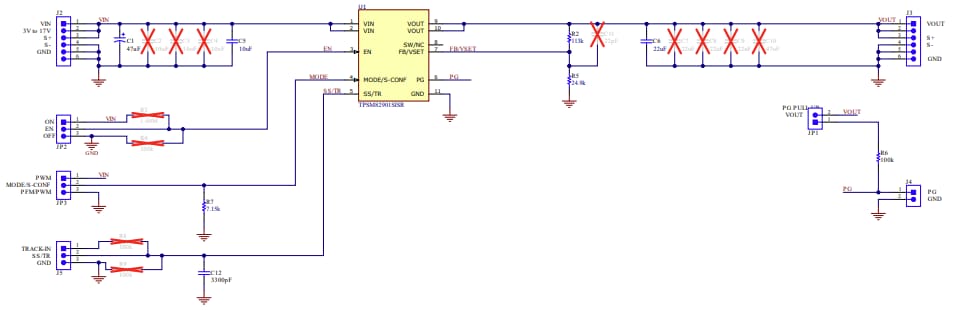

Schéma
Ressources supplémentaires
Publié le: 2023-02-10
| Mis à jour le: 2023-02-23
